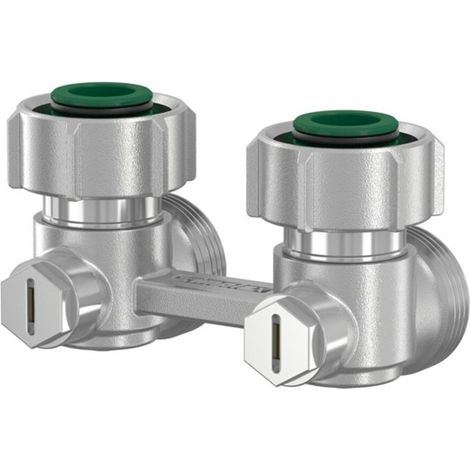

Flamco Gruppo valvole EXCLUSIV Angolare E2/50 G3/4i x G3/4a MS vern. con cono, F10016

Flamco Gruppo valvole EXCLUSIV Angolare E2/50 G3/4i x G3/4a MS vern. con cono, F10016

• Gruppo Etim: Raccordi, flange e giunti per tubi
• Classe Etim: Gruppo sottovalvola ad H
• Marca: COMAP
• Tipo di prodotto: Two pipes
• Materiale: Ottone
• Dimensione attacco radiatore: Filettatura interna da 3/4 di pollice
• Dimensione attacco tubo: 3/4 di pollice Eurocono
• Direzione di connessione al pavimento (diritta): No
• Direzione di collegamento alla parete (ad angolo retto): Ja
• Adatto per sistemi a due tubi: Ja
• Adatto per sistema monotubo: No

• Protezione superficie: nichelato
• Bloccabile: Ja
• Regolabile: No
• Autoregolante: No
• Predisposizione termostatica: No
• Valore Kvs: 1.74
• Adatto per rubinetto di riempimento/scarico: No
• Attacco a croce mandata/ritorno: No
• Interasse mandata/ritorno: 50 millimetri
• Lunghezza: 84 millimetri
• Distanza di curvatura: 0 millimetri

• Predecessore: F10016MER
• Modello: Detentore EXCLUSIV con raccordi a cono
• Versione: Angolo
• Attacco D (EK): G 3 ⁄ 4 ", M
• Attacco E: G 3 ⁄ 4 ", F
• A: 84
• B: 48
• C: 44,0
• F: 50
• G: 21,5
• H: 26
• I (SW): 13
• J (SW): 30

• Temperatura max. di esercizio: 110 °C temperatura continua, 130 °C per breve tempo
• Pressione di esercizio max.: 10 bar
• Fluido di esercizio: acqua di riscaldamento secondo VDI 2035
• Materiali
• Alloggiamento, ghiere: ottone stampato, nichelato
• Parti coniche: Poliammide resistente all'idrolisi
• Sfera: ottone cromato duro
• Guarnizione a sfera: PTFE
• Alberi: Ottone
• Calotta di comando: pressofusione di zinco, nichelata
• Guarnizioni: EPDM

Descrizione

Gruppo di collegamento con intercettazione a sfera per radiatori compatti a valvola, manopola di azionamento con arresto a scomparsa, lato tubo con eurocono per il collegamento con raccordi a compressione, interasse 50 mm. Con parti coniche per radiatori compatti a valvola con attacco detentore G 3/4" M (eurocono).

• Dado a risvolto lato radiatore con gioco radiale e assiale per il montaggio senza tensioni dei raccordi sul radiatore
• Rivestimenti di design, raccordi a compressione e ausili per il montaggio disponibili!

Tipo	Versione	Attacco	Numero d'ordine
D (EK)	E
HB EXCLUSIV D2/50	Passaggio	G 3⁄4", M	5	F10014
HB EXCLUSIV E2/50	Angolo	G 3⁄4", M	5	F10016
