Descrizione generale
Il relè di potenza Finder 40.52.7.005.0000 è un dispositivo a bobina DC sensibile, progettato per il montaggio su circuito stampato o su zoccolo della serie 95. Questo relè offre una configurazione a doppio scambio (DPDT) con una corrente nominale di 8 A e una potenza di commutazione massima di 2000 VA, rendendolo ideale per applicazioni di controllo e automazione.Specifiche tecniche
- Modello: 40.52.7.005.0000
- Produttore: Finder
- Tipo contatto: 2 scambi
- Corrente nominale: 8 A
- Corrente istantanea massima: 15 A
- Tensione nominale: 250 Vac
- Tensione massima commutabile: 400 Vac
- Carico nominale in AC1: 2000 VA
- Carico nominale in AC15: 750 VA
- Portata motore monofase: 0,37 KW
- Carico minimo commutabile: 300 mW
- Materiale contatti: AgNi
- Tensione di alimentazione nominale: 5 Vdc
- Potenza nominale: 0,5 W
- Durata meccanica: 10 x 10⁶ cicli
- Durata elettrica: 100 x 10³ cicli
- Tempo di intervento: eccitazione 7 ms, diseccitazione 3 ms
- Isolamento tra bobina e contatti: 6 kV
- Rigidità dielettrica tra contatti aperti: 1000 Vac
- Temperatura operativa: -40 °C ~ +85 °C
- Dimensioni: larghezza 12.4 mm, lunghezza 29 mm, altezza 25 mm
- Resistenza (bobina): 50 Ω
- Tensione di innesco (max): 7.5 Vdc
- Tensione di innesco (min): 7.5 Vdc
Compatibilità e accessori
- Zoccoli serie 95 per circuito stampato
- Montaggio su barra 35 mm (EN 60715)
- Moduli di segnalazione e protezione EMC serie 99
- Moduli temporizzatori tipo 86.30
Installazione
Il relè può essere montato su circuito stampato o su zoccolo della serie 95, utilizzando terminali Push-in, a vite o a molla.Utilizzo
Questo relè è ideale per applicazioni di controllo e automazione, grazie alla sua capacità di gestire carichi elettrici fino a 2000 VA e alla sua robustezza in condizioni operative estreme.Altre informazioni
- Approvazioni: cULus, EAC, RINA, VDE, LR, CSA, CCC
- Divisione sicura tra bobina e contatti in conformità con EN 50178, EN 60204, EN 60335

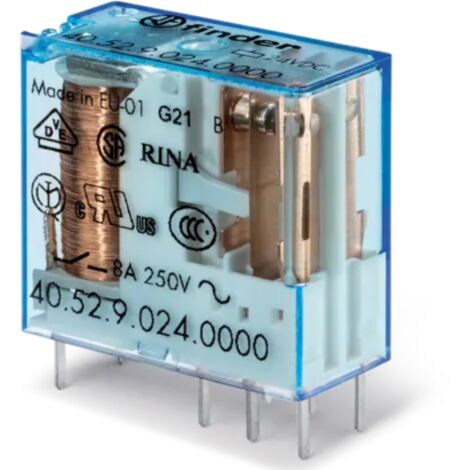

- Illustrazione simile
