Descrizione generale
Il relè di potenza Finder 40.31.9.006.0000 è un dispositivo SPDT (Single Pole Double Throw) progettato per il montaggio su circuito stampato o su zoccolo della serie 95. Questo relè è in grado di gestire una corrente nominale di 12 A e una tensione massima di 400 Vac, rendendolo ideale per applicazioni di controllo e automazione in ambito industriale e domestico.Specifiche tecniche
- Modello: 40.31.9.006.0000
- Produttore: Finder
- Tipo di contatto: 1 scambio
- Corrente nominale: 12 A
- Corrente istantanea massima: 20 A
- Tensione nominale: 250 Vac
- Tensione massima commutabile: 400 Vac
- Carico nominale in AC1: 3000 VA
- Carico nominale in AC15: 1000 VA
- Portata motore monofase: 0,55 KW
- Carico minimo commutabile: 300 mW
- Materiale contatti: AgNi
- Tensione di alimentazione nominale: 6 Vdc
- Potenza nominale: 0,65 W
- Durata meccanica: 10 x 10⁶ cicli
- Durata elettrica: 200 x 10³ cicli
- Tempo di intervento: eccitazione 7 ms, diseccitazione 3 ms
- Isolamento tra bobina e contatti: 6 kV
- Rigidità dielettrica tra contatti aperti: 1000 Vac
- Temperatura operativa: -40 °C ~ +85 °C
- Resistenza (bobina): 55 Ω
- Tensione di innesco (max): 9 Vdc
- Tensione di innesco (min): 4.4 Vdc
- Aria/distanza di dispersione (bobina/contatti): 8 mm
- Larghezza: 12.4 mm
- Lunghezza: 29 mm
- Altezza: 25 mm
Compatibilità e accessori
- Montaggio su circuito stampato o su zoccolo serie 95
- Compatibile con moduli di segnalazione e protezione EMC serie 99
- Compatibile con moduli temporizzatori tipo 86.30
Installazione
- Montaggio su circuito stampato con terminali a saldare
- Possibilità di montaggio su barra 35 mm (EN 60715) con terminali Push-in, a vite o a molla
Utilizzo
Questo relè è progettato per applicazioni di controllo in cui è richiesta una commutazione sicura e affidabile. È adatto per l'uso in sistemi di automazione industriale, elettrodomestici e dispositivi di protezione.Altre informazioni
- Approvazioni: cULus, EAC, RINA, VDE, LR, CSA, CCC

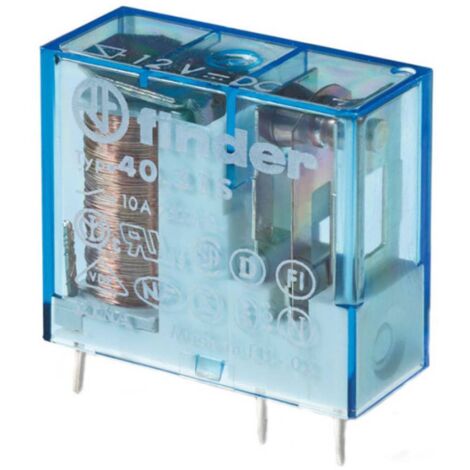

- Illustrazione simile.
