Descrizione generale

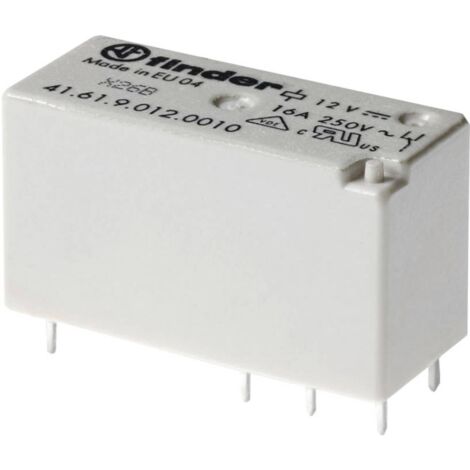

Il relè a basso profilo Finder 41.61.9.024.4010 è un mini relè PCB con un contatto SPDT (1 scambio) e una capacità di commutazione di 16 A. È progettato per un montaggio diretto su circuito stampato o su zoccolo, e può essere installato su barra da 35 mm (EN 60715) utilizzando zoccoli con morsetti a bussola o a molla.Specifiche tecniche
- Contatti: AgSnO2
- Bobina: DC
- Tensione di alimentazione nominale: 24 Vdc
- Potenza nominale: 0,75 W
- Corrente nominale: 16 A
- Corrente istantanea massima: 30 A
- Tensione nominale: 250 Vac
- Tensione massima commutabile: 400 Vac
- Carico nominale in AC1: 4000 VA
- Carico nominale in AC15: 750 VA
- Portata motore monofase: 0,5 KW
- Carico minimo commutabile: 300 mW
- Durata meccanica: 10 x 10⁶ cicli
- Durata elettrica: 50 x 10³ cicli
- Tempo di intervento: eccitazione 8 ms / diseccitazione 6 ms
- Isolamento tra bobina e contatti: 6 kV
- Rigidità dielettrica tra contatti aperti: 1000 Vac
- Temperatura operativa: -40°C ~ +85°C
- Categoria di protezione: RTII
Compatibilità e accessori
- Montaggio su circuito stampato diretto o su zoccolo
- Compatibile con zoccoli a morsetti a bussola o a molla
Installazione
- Montaggio diretto su PCB
- Installazione su barra da 35 mm (EN 60715)
Utilizzo
- Ideale per applicazioni di controllo e automazione
- Utilizzabile in ambienti con temperature estreme
