Descrizione generale
Il relè di potenza Finder 40.31.7.024.1320 è un dispositivo monostabile progettato per il montaggio su circuito stampato. Con un contatto normalmente aperto (NO) e una corrente nominale di 12 A, è ideale per applicazioni che richiedono un controllo affidabile e sicuro. Questo relè è ottimizzato con una lunghezza dei terminali di 3,5 mm, rendendolo particolarmente adatto per circuiti stampati.Specifiche tecniche
- Modello: 40.31.7.024.1320
- Produttore: Finder
- Tipo: Relè per PCB
- Configurazione contatti: 1 contatto NO
- Corrente nominale: 12 A
- Corrente istantanea massima: 20 A
- Tensione nominale: 250 Vac
- Tensione massima commutabile: 400 Vac
- Carico nominale in AC1: 3000 VA
- Carico nominale in AC15: 1000 VA
- Portata motore monofase: 0,55 KW
- Carico minimo commutabile: 300 mW
- Materiale contatti: AgNi
- Tensione di alimentazione nominale: 24 Vdc
- Potenza nominale: 0,5 W
- Durata meccanica: 10 x 10⁶ cicli
- Durata elettrica: 200 x 10³ cicli
- Tempo di intervento: eccitazione 7 ms, diseccitazione 3 ms
- Isolamento tra bobina e contatti: 6 kV
- Rigidità dielettrica tra contatti aperti: 1000 Vac
- Temperatura operativa: -40 °C ~ +85 °C
- Resistenza (bobina): 1200 Ω
- Dimensioni: 29 x 12.4 x 25 mm (L x P x A)
Compatibilità e accessori
- Montaggio su circuito stampato o su zoccolo Serie 95
- Zoccoli serie 95 per circuito stampato o montaggio su barra 35 mm (EN 60715)
- Terminali Push-in, a vite o a molla
- Moduli di segnalazione e protezione EMC serie 99
- Moduli temporizzatori tipo 86.30
Installazione
- Montaggio su circuito stampato con pin a saldare
- Compatibile con zoccoli della serie 95
Utilizzo
- Controllo di carichi elettrici in applicazioni industriali e domestiche
- Utilizzato in sistemi di automazione e controllo
Altre informazioni
- Approvazioni: cULus, EAC, RINA, VDE, LR, CSA, CCC

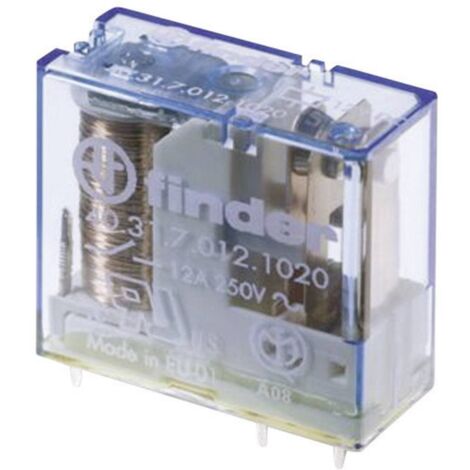

- Illustrazione simile
