Descrizione generale

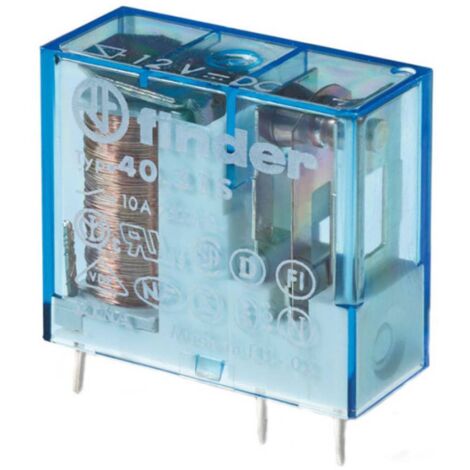

Il relè di potenza Finder 40.31.9.005.0000 è un relè elettromagnetico a contatto SPDT (1 scambio) progettato per un'ampia gamma di applicazioni. È adatto per il montaggio su circuito stampato o su zoccolo della serie 95, con una corrente nominale di 12 A e una tensione nominale dell'induttore di 5 Vdc.Specifiche tecniche
- Configurazione dei contatti: SPDT
- Corrente nominale: 12 A
- Corrente istantanea massima: 20 A
- Tensione nominale: 250 Vac
- Tensione massima commutabile: 400 Vac
- Carico nominale in AC1: 3000 VA
- Carico nominale in AC15: 1000 VA
- Portata motore monofase: 0,55 kW
- Carico minimo commutabile: 300 mW
- Materiale contatti: AgNi
- Tensione di alimentazione nominale: 5 Vdc
- Potenza nominale: 0,65 W
- Durata meccanica: 10 x 10⁶ cicli
- Durata elettrica: 200 x 10³ cicli
- Tempo di intervento: eccitazione 7 ms, diseccitazione 3 ms
- Isolamento tra bobina e contatti: 6 kV
- Rigidità dielettrica tra contatti aperti: 1000 Vac
- Temperatura operativa: -40°C ~ +85°C
- Dimensioni: 29 x 12,4 x 25 mm
- Resistenza dell'induttore: 38 Ω
- Corrente dell'induttore: 130 mA
- Raster dei terminali: 3,5 mm
Compatibilità e accessori
- Zoccoli serie 95 per circuito stampato
- Montaggio su barra 35 mm (EN 60715) con terminali Push-in, a vite o a molla
- Moduli di segnalazione e protezione EMC serie 99
- Moduli temporizzatori tipo 86.30
Utilizzo
Questo relè è ideale per applicazioni in cui è richiesta una commutazione sicura e affidabile di carichi elettrici, come nel controllo di motori e circuiti resistivi. È particolarmente adatto per l'uso in ambienti industriali e commerciali.Altre informazioni
