Filtro defangatore standard SATURN MAGNETO PN 10 - 3/4" FF

Filtro defangatore per impianti a circuito chiuso con cartuccia filtrante in acciaio inox e attacco per valvola sfiato aria automatica.
Corpo completamente in ottone, blocca le impurita' grazie alla cartuccia magnetica ad immersione diretta sul flusso del liquido ed il deposito delle altre impurita' sul fondo del bicchiere tramite il flusso convogliato. Facile pulizia e manutenzione.

APPLICAZIONE:
I filtri defangatori serie SATURN sono adatti alla filtrazione in impianti di riscaldamento a circuito chiuso.

INSTALLAZIONE:
Per ottimizzare il deposito dei detriti ed il funzionamento, e' necessario installare i filtri defangatori SATURN MAGNETO in posizione orizzontale; la freccia di flusso stampata sul corpo del filtro indica il corretto senso di scorrimento del liquido:

MONTAGGIO DELLA CARTUCCIA MAGNETO:
Tutti i filtri defangatori SATURN MAGNETO sono dotati di un attacco da 1/2" F per il montaggio della cartuccia magnetica; la cartuccia magnetica viene fornita di serie nelle versioni SATURN MAGNETO ed e' preassemblata.

MANUTENZIONE E PULIZIA DELLE CARTUCCE
La pulizia ordinaria del filtro defangatore SATURN viene effettuata aprendo la valvola di fondo; in questo modo vengono eliminati i detriti depositati sul fondo del bicchiere. Per l'ispezione e pulizia manuale (da effettuarsi con cadenza annuale) della cartuccia defangatrice, seguire le indicazioni di seguito.

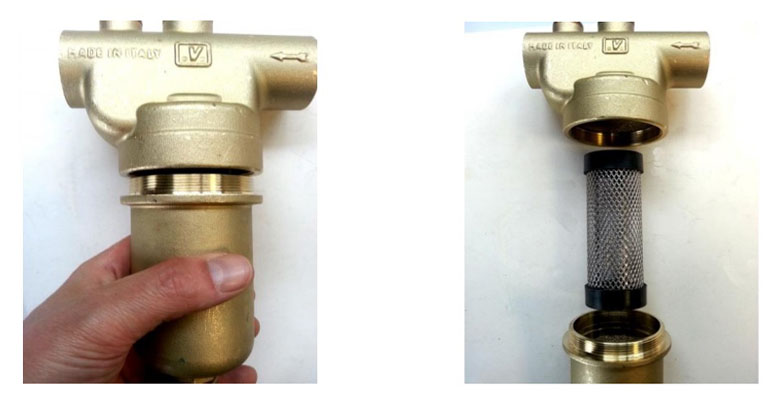

Chiudere il flusso del liquido in entrata e in uscita; aprire la valvola di scarico sul fondo del filtro. Una volta scaricata completamente la pressione, procedere allentando il bicchiere inferiore utilizzando una chiave da aperta da 24mm sull'esagono posto alla base del bicchiere; separare il bicchiere dalla testata del filtro; estrarre la cartuccia defangatrice ed eseguire la pulizia manuale. Per questa operazione non e' necessario lo smontaggio della valvola di scarico.

Per la pulizia della cartuccia in acciaio inox, in caso di utilizzo di strumenti o prodotti aggressivi, rimuovere le gomme di tenuta agli estremi della cartuccia, al fine di evitare danni. Riposizionare con cura la cartuccia all'interno del bicchiere, allineare la testata e serrare il bicchiere del filtro alla testata.
La tenuta del bicchiere sul filtro e' meccanica con O-ring e non necessita di sigillanti o teflon coppia massima di serraggio 15 Nm.
Una volta completato correttamente l'assemblaggio del bicchiere sulla testata del filtro, chiudere la valvola di scarico e ripristinare il flusso del liquido.
