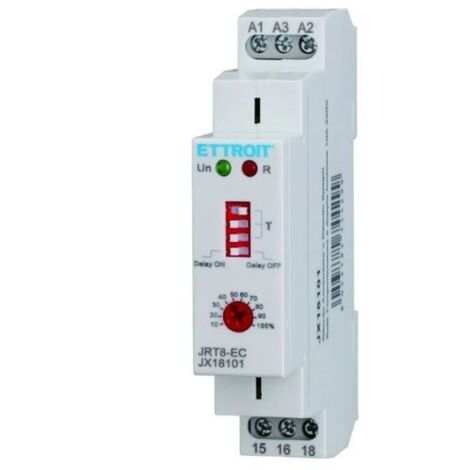

ETTROIT JX18101 RELE' TEMPORIZZATO SU GUIDA DIN CON DOPPIA FUNZIONE DI RITARDO ACCENSIONE/SPEGNIMENTOAC AC 230V 1 SPDT 10A
15 € di sconto a partire da 200 €
con il codice
con il codice
Venduto da GASIASHOP e 1 altro commerciante
Informazioni sul prodotto
Descrizione
ETTROIT JX18101 è un relè orario multifunzione compatto con due modalità operative selezionabili: ritardo all’accensione e ritardo allo spegnimento. Grazie all’ampio intervallo di regolazione, da 0,1 secondi fino a 10 giorni, è ideale per applicazioni civili e industriali in automazione, controllo motori, pompe, ventilazione, riscaldamento e illuminazione.
Il dispositivo integra LED di stato per indicare l’alimentazione e l’uscita, ed è progettato per il montaggio su guida DIN (1 modulo, 18 mm). Conforme alle norme EN 61812-1 e IEC60947-5-1.
Principali Caratteristiche
- Doppia funzione selezionabile: On Delay (ritardo accensione) / Off Delay (ritardo spegnimento)
- Campo di temporizzazione: 0,1 s – 10 giorni
- Uscita: 1 × SPDT
- Carico nominale: 10A (AC1)
- Montaggio: guida DIN EN/IEC 60715 – 1 modulo (18 mm)
- LED verde: indicazione alimentazione – LED rosso: indicazione uscita
- Dimensioni compatte: 90 × 18 × 64 mm
Specifiche tecniche:
| Marca | ETTROIT |
|---|---|
| Codice prodotto | JX18101 |
| Tipologia | Relè temporizzatore doppia funzione |
| Alimentazione | AC 230V (50/60Hz) ±15% / +10% |
| Consumo | max. 6VA / 1,3W |
| Funzioni | Ritardo all’accensione (On Delay), Ritardo allo spegnimento (Off Delay) |
| Campo temporizzazione | 0,1 s – 10 giorni |
| Impostazioni | Selettore funzione + potenziometro tempo |
| Accuratezza ripetizione | ±0,2% valore impostato |
| Coefficiente di temperatura | 0,05% / °C a 20 °C |
| Uscita | 1 × SPDT |
| Corrente nominale | 10A (AC1) |
| Tensione di commutazione | 250V AC / 24V DC |
| Capacità minima commutabile | 500 mW |
| Durata meccanica | ≥ 10⁷ operazioni |
| Durata elettrica (AC1) | ≥ 10⁵ operazioni |
| Tempo di reset | max. 200 ms |
| Indicatori LED | Verde (alimentazione), Rosso (uscita) |
| Temperatura di esercizio | -20 ÷ +55 °C |
| Temperatura di conservazione | -35 ÷ +75 °C |
| Installazione | Guida DIN EN/IEC 60715 |
| Moduli DIN occupati | 1 (18 mm) |
| Protezione | IP40 frontale / IP20 morsetti |
| Dimensioni | 90 × 18 × 64 mm |
| Peso | ≈ 52 g |
| Norme | EN 61812-1, IEC 60947-5-1 |

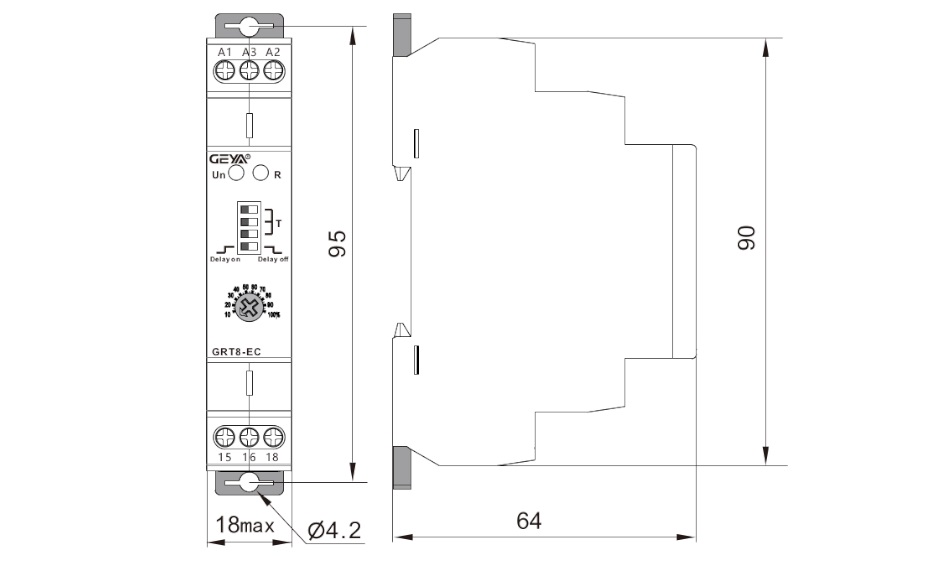

Disegno tecnico:
Caratteristiche
- MarcheETTROIT
- Peso100 g
- Tensione elettrica230 V
- Intensità di corrente10 A
- Indice di protezioneIP40
