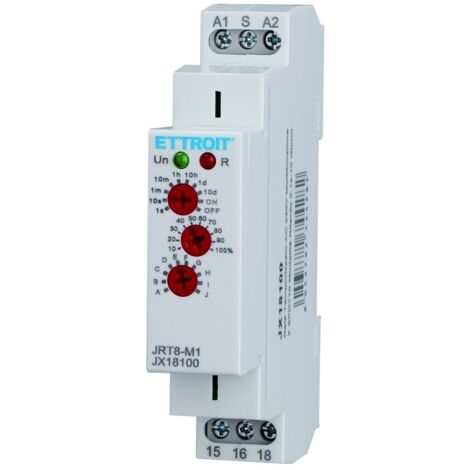

ETTROIT JX18100 RELE' TEMPORIZZATO MULTIFUNZIONE SU GUIDA DIN AC 230V 1SPDT 10 FUNZIONI 0.1SEC - 10 GIORNI
Informazioni sul prodotto
Descrizione
ETTROIT JX18100 è un relè temporizzato multifunzione compatto da guida DIN, adatto al controllo di apparecchiature elettriche, illuminazione, motori, pompe e ventilatori. Permette la selezione di 10 funzioni diverse e offre un ampio intervallo di temporizzazione, da 0,1 secondi fino a 10 giorni.
Dispone di un contatto SPDT con portata nominale di 16A (AC1), indicatori LED per stato di alimentazione e uscita, e regolazione del tempo tramite potenziometro frontale. Ideale per applicazioni civili e industriali.
Principali Caratteristiche

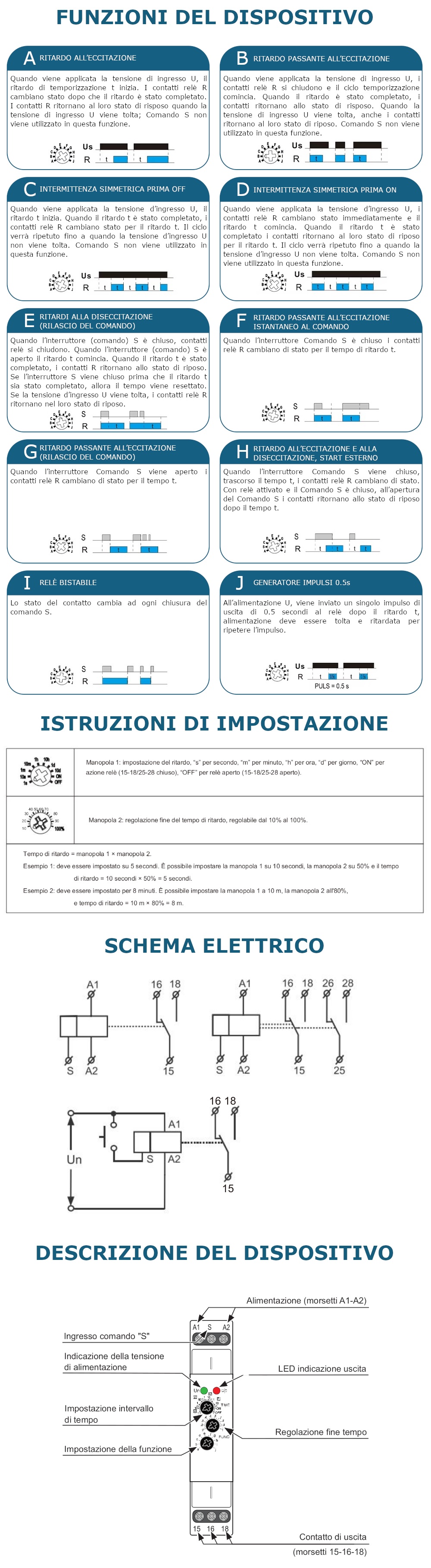

- 10 funzioni selezionabili ( 5 funzioni orarie controllate dalla tensione di alimentazione. 4 funzioni orarie comandate da ingresso di comando. 1 funzione di relè di ritenuta.)
- Campo temporizzazione: 0,1s – 10 giorni
- Uscita: 1 × SPDT
- Corrente nominale: 16A (AC1)
- Montaggio: guida DIN EN/IEC 60715, larghezza 1 modulo (18 mm)
- LED di stato: verde (alimentazione), rosso (uscita)
- Applicazioni: illuminazione, automazione, pompe, riscaldamento, ventilazione
Specifiche tecniche:
| Marca | ETTROIT |
|---|---|
| Codice prodotto | JX18100 |
| Tipologia | Relè temporizzato multifunzione |
| Alimentazione | AC 230V 50/60Hz ±15% / +10% |
| Consumo | Max. 6VA / 1,3W |
| Funzioni | 10 modalità (A–J) |
| Campo temporizzazione | 0,1s – 10 giorni (10 intervalli selezionabili) |
| Impostazioni | Potenziometro frontale |
| Accuratezza di ripetizione | ±0,2% valore stabile |
| Coefficiente di temperatura | 0,05% / °C a 20°C |
| Uscita | 1 × SPDT |
| Corrente nominale | 16A (AC1) |
| Tensione di commutazione | 250V AC / 24V DC |
| Capacità minima commutabile | 500 mW |
| Durata meccanica | ≥ 10⁷ operazioni |
| Durata elettrica (AC1) | ≥ 10⁵ operazioni |
| Tempo di reset | Max. 200 ms |
| Indicatori LED | Verde = alimentazione, Rosso = uscita |
| Temperatura di esercizio | -20 ÷ +55 °C |
| Temperatura di conservazione | -35 ÷ +75 °C |
| Installazione | Guida DIN EN/IEC 60715 |
| Moduli DIN | 1 (18 mm) |
| Protezione | IP40 frontale / IP20 morsetti |
| Dimensioni | 90 × 18 × 64 mm |
| Peso | ≈ 60 g |
| Norme | EN 61812-1, IEC 60947-5-1 |

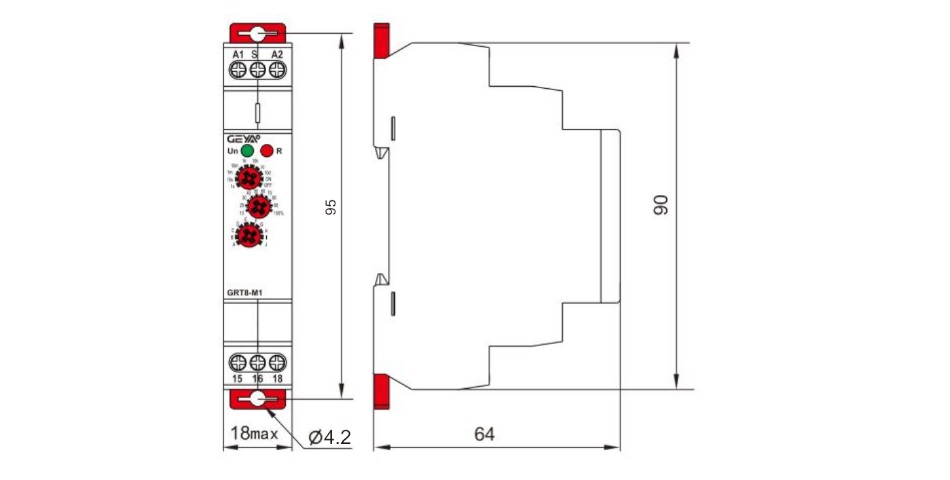

Disegno tecnico:
Caratteristiche
- Larghezza18 mm
- Peso60 g
- Tensione elettrica230 V
- Intensità di corrente16 A
- MaterialePlastica
