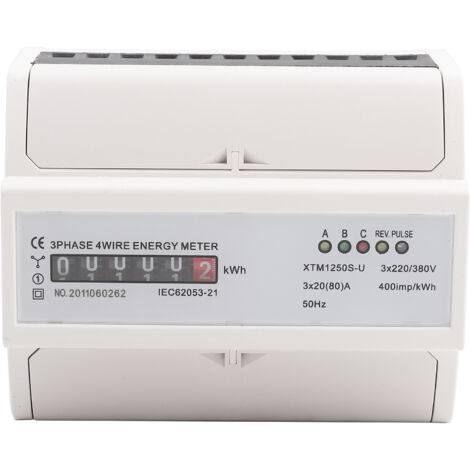

Eosnow Contatore elettrico digitale trifase a 4 fili su guida DIN 20 (80) A Contatore elettronico KWh

Lineamenti:

1. Presenta i vantaggi di una comoda lettura del contatore, alta affidabilità, volume ridotto, peso leggero, bell'aspetto, tecnologia avanzata
2. Installazione di binario guida standard DIN 35mm
3. Questo misuratore è adatto per misurare l'energia elettrica efficiente CA trifase della frequenza nominale 50Hz, utilizzata per installazioni fisse all'interno
4. Applicare alla temperatura ambiente di -25 ℃ ~ + 55 ℃, l'umidità relativa non è superiore al 95% e nell'aria senza gas corrosivi ed evitare polvere, muffa, nebbia salina, condensa, insetti, ecc.
5. Ha una buona interferenza anti-elettromagnetica, basso consumo energetico, alta precisione, sovraccarico elevato, elevata stabilità, antifurto e lunga durata

Specificazione:

Descrizioni:
Il misuratore è pienamente conforme alle norme nazionali GB/T17215.321-2008 e alla norma internazionale IEC62053 di grado 1 dei requisiti tecnici pertinenti del misuratore KWh trifase, che può misurare direttamente e con precisione l'energia attiva del consumo energetico, 6 display digitale consumo energetico attivo, presenta i vantaggi di una comoda lettura del contatore, alta affidabilità, volume ridotto, peso leggero, bell'aspetto, tecnologia avanzata e installazione di guida di guida standard DIN da 35 mm. Ha una buona interferenza anti-elettromagnetica, basso consumo energetico, elevata precisione, sovraccarico elevato, elevata stabilità, antifurto e lunga durata.
Caratteristiche:
Ha i vantaggi di una comoda lettura del contatore, alta affidabilità, volume ridotto, peso leggero, bell'aspetto, tecnologia avanzata .
Installazione di un binario di guida standard DIN da 35 mm.
Questo misuratore è adatto per misurare l'energia elettrica efficiente CA trifase con frequenza nominale di 50 Hz, utilizzata per installazioni fisse in interni.
Applicare alla temperatura ambiente di - 25 ℃ ~ + 55 ℃, l'umidità relativa non è superiore al 95% e nell'aria senza gas corrosivi ed evitare polvere, muffa, nebbia salina, condensa, insetti, ecc.
Ha una buona interferenza anti-elettromagnetica, basso consumo energetico, alta precisione, sovraccarico elevato, elevata stabilità, antifurto e lunga durata.
Specifiche:
Standard: IEC62053-21
Display: 6 cifre
Colore: bianco
Tensione: 3 x 220/380 V
Corrente: 3 x 20 (80 A)
Frequenza: 50 Hz
Impulso costante: 400 imp/kWh
Umidità operativa: ≤95 %
Temperatura operativa: -25 ℃ ~ + 55 ℃
Dimensioni: ca. 12 x 10 x 6,5 cm/4,72 x 3,93 x 2,55 pollici
Peso: 519 g
Installazione e utilizzo:
1. L'installazione del contatore di energia richiede un elettricista o un professionista esperto e determinato a leggere il manuale.
2. Il contatore di energia deve essere installato in un luogo interno ventilato e asciutto, adottare un'installazione di tipo guida standard DIN da 35 mm, la piastra inferiore del contatore elettrico deve essere fissata nel muro che è forte refrattario e non facile da vibrare.
3. I contatori elettrici devono essere installati in armadi protettivi in ​​luoghi dove sono presenti sporcizia e potenziali danni.
4. Installare secondo lo schema elettrico, è meglio utilizzare un filo di rame a più fili per evitare il guasto del contatore di energia elettrica che funziona o si brucia.
5. Quando il contatore elettrico è collegato correttamente alla rete elettrica, l'indicatore di alimentazione del contatore è acceso.
6. Il contatore di energia elettrica dovrebbe prendere le misure di protezione dai tuoni quando viene utilizzato nell'area con più tuoni, in modo da evitare di danneggiare il contatore di energia elettrica a causa dei tuoni.
7. La capacità di carico del contatore di energia è compresa tra 0,05 Ib ~ Imax (accesso diretto) o 0,02 Ib ~ Imax (attraverso il tipo di accesso del trasformatore), il superamento di questa capacità di carico renderà il contatore impreciso o la bobina di corrente bruciare.
8.Quando il contatore di energia viene utilizzato nel trasformatore, è il consumo effettivo di elettricità che deve essere moltiplicato per il rapporto del trasformatore dopo aver letto l'indicatore di potenza
9. Visualizzazione dei dati: 6 display digitali
10.Istruzioni di alimentazione: A, B, C tre LED indicano che l'alimentazione trifase è normale quando la luce è accesa. Quando manca una tensione di fase, la corrispondente spia di pressione è spenta.
11.Indicatore PULSE: quando la spia PULSE è accesa, viene rilevato il PULSE di potenza. (quando viene rilevato un segnale campione, l'indicatore PULSE si illumina per circa 80 ms).
12.Istruzione di alimentazione in fase inversa: Rev. Indica che la luce è accesa nella direzione del consumo energetico.
Schema generale e schema elettrico :
Metodo di misurazione:
Il contatore di energia è dotato di una porta di uscita per il test dell'impulso di potenza dell'accoppiamento fotoelettrico, si trova in u
