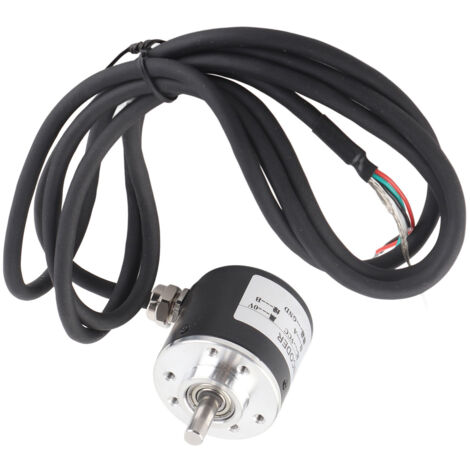

Encoder di rotazione magnetoelettrico incrementale 600P/R 5V-24V AB bifase, albero da 6 mm

Caratteristiche:

1. Questo prodotto ha 600 impulsi/giro (monofase 600 impulsi/giro, bifase quadruplicato a 2400 impulsi).
2. L'alimentazione è CC 5-24 V. Prestazioni di lavoro stabili e buone condizioni operative.
3. Circuito a impulsi ortogonali rettangolari con uscita AB a 2 fasi; l'uscita è di tipo NPN a collettore aperto.
4. Può essere utilizzato per misurare la velocità di rotazione, l'angolo e l'accelerazione di un oggetto e per misurarne la lunghezza.
5. Adatto per il controllo intelligente di varie misurazioni di spostamento, ghigliottine automatiche per cuoio a lunghezza fissa, controllo della lunghezza di taglio dell'acciaio, bilance di altezza e peso e robot da corsa per studenti.

Specifiche:

Caratteristiche:
1. Questo prodotto ha 600 impulsi/giro (monofase 600 impulsi/giro, bifase frequenza 4, raddoppio a 2400 impulsi).
2. L'alimentazione è DC5-24V. Prestazioni di lavoro stabili e buone condizioni di lavoro.
3. Circuito a impulsi ortogonali rettangolari bifase AB, uscita per tipo NPN a collettore aperto.
4. Può essere utilizzato per misurare la velocità di rotazione, l'angolo e l'accelerazione di un oggetto, nonché la sua lunghezza. 5. Adatto per il controllo intelligente di varie misurazioni di spostamento, ghigliottine automatiche per cuoio a lunghezza fissa, controllo della lunghezza di taglio dell'acciaio, bilance di altezza e peso e robot da corsa per studenti. -600 impulsi/fase R, raddoppio di frequenza a 4 fasi fino a 2400 impulsi)
Alimentazione: DC5-24V
Albero: 6*13 mm/0,23*0,51"
Dimensioni: 38*35,5 mm/1,49*1,39"
Uscita: circuito a impulsi ortogonali rettangolari con uscita a 2 fasi AB, tipo di uscita a collettore aperto NPN
Velocità meccanica massima: 5000 giri/min
Risposta in frequenza: 0-20 kHz
Lunghezza del cavo: 1,5 metri
Usi:
1. Può essere utilizzato per misurare la velocità di rotazione, l'angolo e l'accelerazione di un oggetto e per misurarne la lunghezza
2. Adatto per il controllo intelligente di varie misurazioni di spostamento, ghigliottine automatiche per cuoio a lunghezza fissa, controllo della lunghezza di taglio dell'acciaio, bilance umane per la misurazione dell'altezza in ambito civile, robot per la corsa degli studenti.
Nota:
L'uscita AB a 2 fasi non deve essere collegata direttamente a VCC, altrimenti brucerà il triodo di uscita, poiché lotti diversi potrebbero non avere un terminale.

(Verde = Fase A, Bianco = Fase B, Rosso = Alimentazione Vcc+, Nero = V0)
Contenuto della confezione:
1 x Encoder di rotazione incrementale 600P/R
