DISTRIBUTORE DI ALIMENTAZIONE 12/24V 16 USCITE 1A SCHEDA PCB MONTAGGIO RACK 19"

LZ-12/R è un dispositivo passivo che aiuta a distribuire energia da uno o più alimentatori di potenza superiore.

​Se necessario, le morsettiere possono essere collegate in parallelo.

​

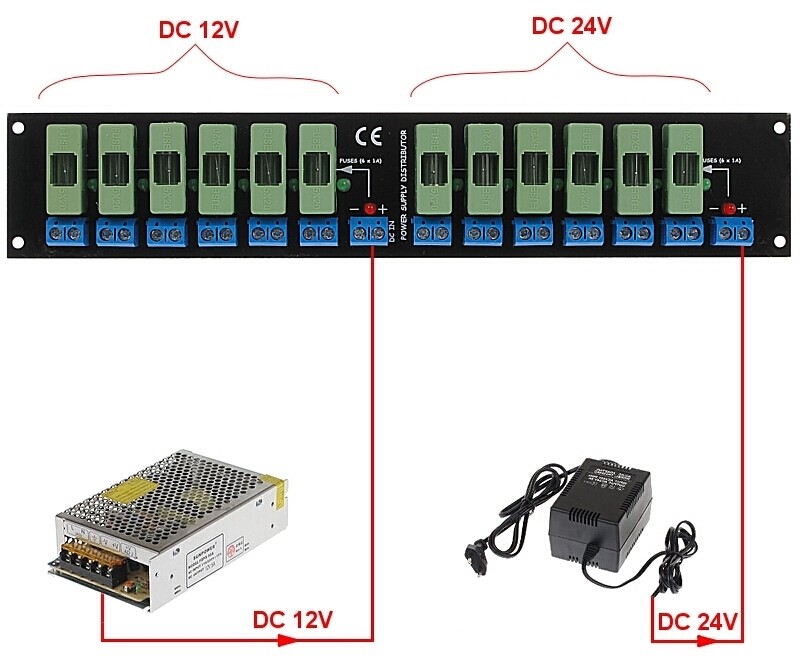

Schema di collegamento con distributore di alimentazione per due tensioni diverse:



Il dispositivo LZ-12/R è progettato per funzionare con il telaio A19-FRAME o come un dispositivo separato:

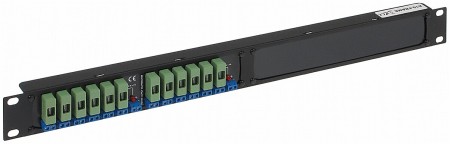

Preparazione del dispositivo per il montaggio in un armadio RACK.
Nota! Nell'esempio di montaggio, la cornice A19-FRAME e la piastra A19-MASK devono essere acquistate separatamente.


Tipologie di Installazione del dispositivo LZ-12/R:

Il dispositivo può essere comodamente montato sulla guida DIN TS-35:

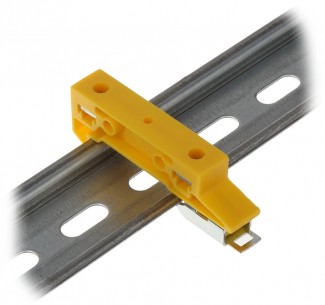

Per questo scopo, è necessario montare WM-35 (disponibile separatamente):

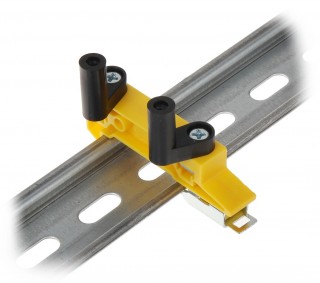

Quindi montare LPCB-1 (in dotazione):

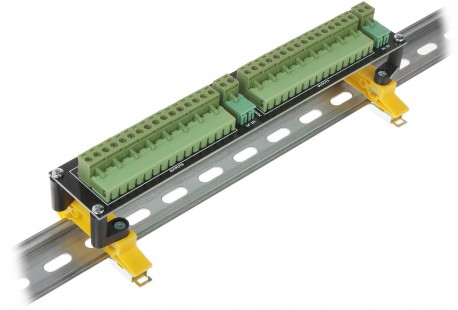

Il tutto deve essere assemblato come mostrato di seguito:
