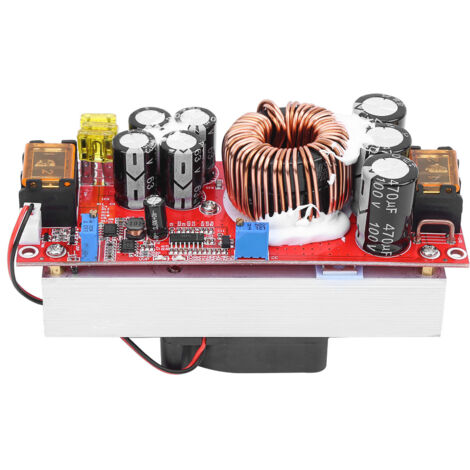

Convertitore step-up di tensione DC-DC da 10-60 V a 12-97 V 1500 W 30 A Boost CC CV Modulo di alimentazione

Lineamenti:

1. Questo è un modulo convertitore di alimentazione CC non isolato con una lunga durata.
2. Potenza elevata e uscita stabile, converte 10-60 V CC in 12-97 V CC.
3. I componenti di alta qualità garantiscono un'elevata efficienza di conversione, fino al 97%.
4. Progettato con ventola di controllo della temperatura intelligente, che funzionerà automaticamente quando la temperatura raggiunge circa 60 ℃ e si fermerà quando la temperatura scende al di sotto di 60 ℃.
5. Ampiamente utilizzato per la guida di lampioni solari ad alta potenza, varie luci a LED per guida CV, alimentazione per dispositivi mobili e montati su veicoli, alimentazione CV CC regolabile fai-da-te, ricarica di energia solare e varie batterie di ricarica.

Specificazione:

Caratteristiche:
Si tratta di un modulo convertitore di potenza CC non isolato con una lunga durata.
Elevata potenza e uscita stabile, converte da 10‑60 V CC a 12‑97 V CC.
I componenti di alta qualità garantiscono un'elevata efficienza di conversione, fino al 97%.
Progettato con una ventola di controllo intelligente della temperatura, che funziona automaticamente quando la temperatura raggiunge circa 60 ℃ e si arresta quando la temperatura scende al di sotto di 60 ℃.
Ampiamente utilizzato per la guida di lampioni solari ad alta potenza, varie luci a LED per la guida di CV, veicoli ‑ Alimentatore per dispositivi mobili e montati, alimentatore CV CC regolabile fai-da-te, ricarica con energia solare e ricarica di varie batterie.
Specifica:
Nome: modulo a corrente costante step up da 1500 W
Tipo: gradino non isolato‑ modulo up (BOOST)
Tensione in ingresso: da 10 V a 60 V CC
Corrente in ingresso: tensione in ingresso 10 V‑30 V, la corrente massima è 35 A‑40 A; Tensione di ingresso 31‑60 V, la corrente massima è 30 A‑35 A
Corrente di riposo: 15 mA (quando si converte 12 V in 20 V, una tensione di uscita più elevata aumenterà la corrente di riposo)
Tensione di uscita: 12‑97 V regolabile in modo continuo (non può essere utilizzata per tensione di abbassamento)
Corrente di uscita: 22 A (relativo alla differenza di tensione di ingresso e di uscita, maggiore è la differenza di tensione, minore sarà la corrente di uscita. Si prega di migliorare la dissipazione del calore quando la corrente è superiore a 15 A)
Intervallo di corrente costante : 0,8‑22 A (+/‑0,3 A)
Protezione ingresso inverso: Sì (protezione inversione Power MOS da 150 A)
Protezione bassa tensione in ingresso: Sì (10 V‑50 V regolabile, ripristino automatico)
Temperatura operativa : da ‑40 ℃ a 85 ℃ (se la temperatura è troppo alta, aumentare la dissipazione del calore)
Frequenza: 150 KHz
Efficienza di conversione: dal 92% al 97% (l'efficienza è correlata alla tensione di ingresso/uscita, alla corrente e alla differenza di tensione Minore è la differenza, maggiore sarà l'efficienza)
Protezione da sovracorrente in ingresso: Sì (protezione automatica quando l'ingresso è superiore a 40 A e la tensione di alimentazione non aumenterà)
Protezione da cortocircuito: Sì (ingresso 60 A). fusibile) si prega di operare con attenzione, cercare di non causare cortocircuiti.
Protezione ingresso inverso: Sì ((tubo MOS di potenza 150A, può essere collegato invertito per lungo tempo)
Metodo di installazione: quattro distanziatori da 3 mm
Metodo di cablaggio : Morsettiere (utilizzare filo di rame corrente di grandi dimensioni)
Potenza di uscita: potenza di uscita massima = tensione di ingresso*30 A (se l'ingresso è 12 V, la potenza di uscita massima=12 V*30 A = 360 W)
(se l'ingresso è 24 V, la potenza di uscita massima = 24 V*30 A = 720 W)
Peso: 372 g/13,1 once (circa)
Elenco dei pacchetti:
1 modulo
Nota:
Si prega di notare che la ventola di questo il prodotto verrà inviato in modo casuale e assicurati che non ti dispiaccia prima di ordinare.
Istruzioni:
L'uscita del modulo non deve cortocircuitare o misurare la corrente direttamente con il cortocircuito del multimetro, il cortocircuito brucerà il modulo.
Sotto intervallo regolabile di tensione: DC10V‑50V (in senso orario per aumentare, in senso antiorario per ridurre), regolare innanzitutto la sottotensione al minimo, quindi regolare la tensione di ingresso al valore di protezione da sottotensione richiesto, regolare lentamente il valore di sottotensione in senso orario per aumentare; quando la spia di sottotensione è accesa, regolare in senso antiorario di un cerchio, quindi riaccendere.
Protezione da sottotensione in ingresso utilizzata principalmente per evitare che la batteria si scarichi eccessivamente quando la fonte di alimentazione in ingresso è la batteria. Una bassa tensione della batteria danneggerà il modulo di alimentazione e la batteria. Quando l'ingresso cambia l'alimentazione, è necessario impostare anche la protezione di bassa tensione.
Intervallo regolabile di tension
