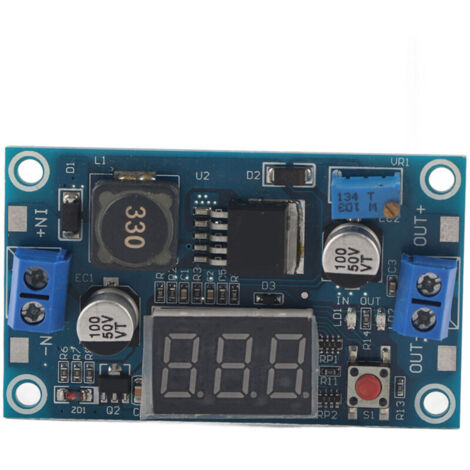

Convertitore CC-CC ad alta corrente da 4,5 V-32 V a 5 V-35 V, modulo step-up con dissipatore di calore, per progetti di illuminazione a LED.

1. Progettato con un voltmetro, l'errore del voltmetro è di ± 0,1 V, intervallo di misurazione di 5 V ~ 35 V
2. L'interruttore cambia la misurazione della tensione di ingresso o di uscita ed è presente una spia che mostra quale tensione viene misurata
3.
4. La corrente di uscita massima può arrivare fino a 4 A; si consiglia una corrente di lavoro di circa 2 A e di aggiungere un dissipatore di calore se supera i 2 A.
5. Con una frequenza di oscillazione interna di 400 kHz, appartengono alla seconda generazione di regolatori di tensione switching, caratterizzati da basso consumo energetico ed elevata efficienza.

Specifiche tecniche:
Caratteristiche:
Sviluppati con un voltmetro, l'errore del voltmetro è di ±0,1 V e l'intervallo di misurazione è 5 V~35 V.
Gli interruttori tattili modificano la misurazione della tensione di ingresso o di uscita e una spia luminosa mostra quale tensione viene misurata.
L'ingresso e l'uscita sono dotati di terminali a vite per una facile connessione, anche senza saldatore, e di un pad di saldatura per la saldatura.
La corrente di uscita massima può arrivare fino a 4 A; Si consiglia una corrente di lavoro di circa 2 A e di aggiungere un dissipatore di calore per correnti superiori a 2 A.
Con una frequenza di vibrazione interna di 400 kHz, si tratta di regolatori di tensione switching di seconda generazione, caratterizzati da basso consumo energetico ed elevata efficienza.
Ampiamente utilizzati per batterie di memoria, trasformatori di prestazioni, alimentatori controllati regolabili, impianti industriali, 9-12 V, 12 V-18 V, 18 V-24 V, ecc.
Specifiche tecniche:
Tensione di ingresso: 4,5 V-32 V
Tensione di uscita: 5 V-35 V (regolabile)
. Corrente di uscita: 4 A
Efficienza:
A partire dall'inizio:
Frequenza di commutazione: 400 kHz
Temperatura di funzionamento: -40 ℃ ~ + 85 ℃
Dimensioni: circa 66 x 36 x 14 mm / 2,59 x 1,41 x 0,55"
Istruzioni:
1. Alla prima accensione, il display predefinito mostra la tensione di ingresso e l'indicatore di ingresso si illumina. Premere il pulsante e il pulsante visualizzerà la tensione di uscita e l'indicatore di uscita si illuminerà. L'ultima impostazione viene salvata, anche se il dispositivo viene spento e riavviato.
2. Tenere premuto il pulsante per più di 4 secondi, quindi rilasciarlo per eseguire la calibrazione dell'errore di misurazione della tensione. Il display si illuminerà (calibrazione della tensione di ingresso) e lampeggerà con il valore di calibrazione (il valore predefinito è 0,0). Premere il pulsante per modificare questo valore (compreso tra -0,5 V e 0,5 V). Per visualizzare il valore di calibrazione della tensione di ingresso, tenere premuto il pulsante per più di 2 secondi, quindi rilasciarlo per accedere al display. alla funzione di calibrazione dell'errore di tensione di uscita. Il display si illumina (calibrazione della tensione di uscita) e il metodo per impostare il valore di calibrazione del display è lo stesso dell'impostazione Ingresso. Dopo l'impostazione, tenere premuto il pulsante per più di 2 secondi, quindi rilasciarlo per salvare il valore impostato e tornare alla normale visualizzazione della tensione. Il valore di calibrazione viene attivato immediatamente e salvato in caso di interruzione di corrente. (Questa funzione può fornire una maggiore precisione)
3. Spegnere il voltmetro: tenere premuto l'interruttore per più di 1 secondo e meno di 4 secondi, quindi rilasciarlo per spegnere il voltmetro. Il voltmetro si accenderà quando si preme l'interruttore dopo averlo spento.
A:
1. Se la tensione di ingresso è inferiore a 4,5 V, il voltmetro non funzionerà e non visualizzerà alcuna lettura.
2. La tensione di ingresso deve essere almeno 1 V superiore alla tensione di ingresso. Uscita.
3. Con un'uscita superiore a 20 W, si consiglia un dissipatore di calore per migliorare la dissipazione del calore.
4. Se la tensione di uscita rimane costante e non può essere impostata, ruotare il potenziometro di oltre 10 giri in senso orario; la tensione dovrebbe quindi essere impostata normalmente.
5. Si prega di notare che i nuovi e vecchi tipi di questo prodotto verranno inviati in modo casuale, quindi assicurarsi che ciò sia accettabile prima di ordinare.
La confezione include:
1 x modulo convertitore boost
