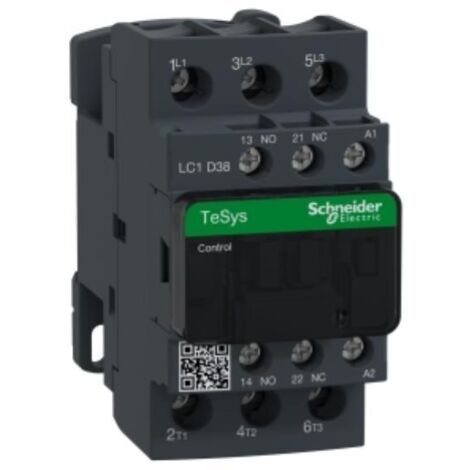

Contattore Schneider TeSys LC1D 3P 38A AC3 220V AC LC1D38M7

ComplémentairesPuissance moteur kW : 18,5 kW at 500 V CA 50/60 Hz (AC-3)18,5 kW at 660...690 V CA 50/60 Hz (AC-3)7,5 kW at 400 V CA 50/60 Hz (AC-4)18,5 kW at 380...400 V CA 50/60 Hz (AC-3)9 kW at 220...230 V CA 50/60 Hz (AC-3)18,5 kW at 415...440 V CA 50/60 Hz (AC-3)18,5 kW at 500 V CA 50/60 Hz (AC-3e)18,5 kW at 660...690 V CA 50/60 Hz (AC-3e)18,5 kW at 380...400 V CA 50/60 Hz (AC-3e)9 kW at 220...230 V CA 50/60 Hz (AC-3e)18,5 kW at 415...440 V CA 50/60 Hz (AC-3e)Puissance moteur hp : 10 hp at 230/240 V CA 50/60 Hz for 3 phases motors10 hp at 200/208 V CA 50/60 Hz for 3 phases motors5 hp at 240 V CA 50/60 Hz for monophasé motors20 hp at 480 V CA 50/60 Hz for 3 phases motors25 hp at 600 V CA 50/60 Hz for 3 phases motorsCode de compatibilité : LC1DComposition des contacts de pôles : 3 NOCapot de protection : Avec[Ith] courant thermique conventionnel : 10 A (à 60 °C) pour circuit de signalisation50 A (à 60 °C) pour circuit de puissancePouvoir nominal d'enclenchement Irms : 140 A CA for circuit de signalisation conforming to CEI 60947-5-1250 A CC for circuit de signalisation conforming to CEI 60947-5-1550 A at 440 V for circuit de puissance conforming to CEI 60947Pouvoir assigné de coupure : 550 A at 440 V for circuit de puissance conforming to CEI 60947[Icw] courant assigné de courte durée admissible : 60 A 40 °C - 10 min pour circuit de puissance430 A 40 °C - 1 s pour circuit de puissance150 A 40 °C - 1 min pour circuit de puissance310 A 40 °C - 10 s pour circuit de puissance100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisationCalibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à CEI 60947-5-163 A gG à 10 MOhm pour circuit de signalisationTemps de non-chevauchement : 1,5 ms sur désexcitation entre contact NF et NO1,5 ms sur excitation entre contact NF et NOSupport de montage : RailPlatineCompatibilité du contact : M2Mode de raccordement : Borniers à vis-étrier[Uc] tension circuit de commande : 220 VCourant phase moteur max : 38 A
