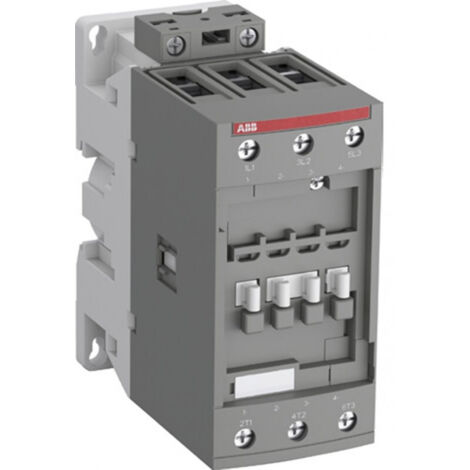

Contattore Serie AF 38A (AC3), 3P, 100-250V CA/CC - ABB1SBL297001R1300
Scegliere il proprio modello
'/%3E%3C/svg%3E)
20 € di sconto a partire da 300 €
con il codice
con il codice
Prodotto simile consegnato con
'/%3E%3C/svg%3E)
Ej.Life LE1D09M7 Avviatore magnetico impermeabile monofase 220/230V Interruttori di controllo avviamento motore Convertitori trifase 380/400V Scatola interruttore magnetico ignifuga
31,09 €
14
Venduto da Byelec e 1 altro commerciante
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Acquistati spesso insieme
Informazioni sul prodotto
Descrizione
Tecnico Numero di contatti principali NO : 3 Numero di contatti principali NC : 0 Numero di contatti ausiliari NO : 0 Numero di contatti ausiliari NC : 0 Numero di poli : 3P Norme e standard : IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 N. 60335-2-40 LZGH2 A2L, CSA C22.2 N. 60947-4-1 Tensione : Circuito principale 690 V Frequenza nominale (f) : Circuito di comando 50 / 60 Hz, Circuito principale 50 / 60 Hz Corrente termica convenzionale in aria libera (Ith) : secondo IEC 60947-4-1, contattori aperti Θ = 40 °C 50 A Corrente nominale di utilizzo AC-1 (Ie) : (690 V) 40 °C 50 A, 60 °C 42 A, 70 °C 37 A Corrente nominale di utilizzo AC-3 (Ie) : (415 V) 38 A, (440 V) 38 A, (500 V) 33 A, (690 V) 24 A, (380 / 400 V) 38 A, (220 / 230 / 240 V) 40 A Corrente nominale di utilizzo AC-3e (Ie) : stessi valori dell'AC-3 Corrente nominale di utilizzo DC-1 (Ie) : (110 V) 2/3 poli in serie fino a 50 A, (220 V) 3 poli in serie fino a 50 A, (72 V) 1 polo 50 A Corrente nominale di utilizzo DC-3 (Ie) : stessi valori del DC-1 Corrente nominale di utilizzo DC-5 (Ie) : (110 V) fino a 50 A, (220 V) fino a 25 A, (72 V) 1 polo 25 A Potenza nominale di utilizzo AC-3 (Pe) : (400 V) 18.5 kW, (415 / 440 / 500 / 690 V) 22 kW, (220 / 230 / 240 V) 11 kW Potenza nominale di utilizzo AC-3e (Pe) : stessi valori dell'AC-3 Corrente ammissibile di breve durata (Icw) : fino a 700 A (1 s), 350 A (10 s), 50 A (15 min) Capacità massima di interruzione : cos φ = 0.45 (cos φ = 0.35 per Ie > 100 A), (440 V) 500 A, (690 V) 200 A Tensione nominale di isolamento (Ui) : secondo IEC 690 V, secondo UL/CSA 600 V Tensione nominale di tenuta agli impulsi (Uimp) : 6 kV Frequenza massima di commutazione elettrica : (AC-1) 600 cicli/ora, (AC-2 / AC-4) 150 cicli/ora, (AC-3) 1200 cicli/ora Frequenza massima di commutazione meccanica : 3600 cicli/ora Tensione nominale del circuito di comando (Uc) : 100 ... 250 V (50 / 60 Hz o DC) Perdita di potenza : AC-1 per polo 2.4 W, AC-3 per polo 1.3 W Tempo di funzionamento nominale : Bobina OFF a chiusura NC : 13 ... 98 ms, Bobina OFF ad apertura NO : 11 ... 95 ms, Bobina ON ad apertura NC : 38 ... 90 ms, Bobina ON a chiusura NO : 40 ... 95 ms Montaggio su guida DIN : TH35-15 e TH35-7.5 secondo IEC 60715 Montaggio con viti (non fornite) : 2 viti M4 disposte diagonalmente Capacità di collegamento circuito principale : Flessibile con puntale 1.5 ... 10 mm², Rigido 2.5 ... 10 mm² Capacità di collegamento circuito di comando : Flessibile 0.75 ... 2.5 mm², Rigido 1 ... 2.5 mm² Lunghezza di spelatura : Circuito di comando 10 mm, Circuito principale 14 mm Grado di protezione : secondo IEC 60529, IEC 60947-1, EN 60529, Terminali bobina IP20, Terminali principali IP20 Coppia di serraggio : Circuito di comando 1.2 N·m, Circuito principale 2.5 N·m Tipo di terminale : Terminali a vite Tipo di prodotto : Contattore modulare
Caratteristiche
- MarcheABB
- Garanzia2 anno(i)
- ColoreGrigio
- Altezza86 mm
- Indice di protezioneIP20
- Intensità di corrente38 A
- Larghezza45 mm
- MaterialeMetallo
- Tipo di installazione elettricaGuida DIN
- Quantità di poli3
- Peso310 g
- Profondità86 mm
- Tipo di bobinaClassico
- Tipo di contattoNormalmente aperto
- Referenza ManoManoME5560990
- MMID956406440861
- Rif. costruttoreABB AF38300013
- EAN3471523111530
Visita la vetrina ABBABB è una multinazionale svizzero-svedese con sede a Zurigo, in Svizzera.
L'azienda è leader mondiale nella costruzione di reti elettriche ed è attiva in molti settori, in particolare nelle tecnologie dell'energia e dell'automazione.
ABB è presente in quasi 100 Paesi e conta circa 135.000 dipendenti. Il suo fatturato alla fine del 2015 era di 35,5 miliardi di dollari.
Il Gruppo è quotato alle borse di Zurigo e Stoccolma dal 1999 e alla borsa di New York dal 2001.
Presente in Francia dal 1979, ABB impiega 2.000 persone in 20 siti.
"Le nostre soluzioni migliorano l'efficienza, la produttività e la qualità delle attività dei nostri clienti, riducendo al minimo l'impatto ambientale. Nel corso del tempo, ABB ha continuato a sviluppare questa tecnologia, rimanendo al passo con l'evoluzione degli standard, e oggi dispone di una delle gamme più ampie del mercato."
Nel mercato residenziale, ABB ha sviluppato una gamma completa per le nuove installazioni e le ristrutturazioni, conforme allo standard NF C 15-100. La gamma comprende quadri elettrici, interruttori automatici e quadri di sicurezza. La gamma comprende quadri elettrici, interruttori automatici, interruttori differenziali, protezioni contro i fulmini, videocitofoni e audio, rilevatori di fumo (DAAF), condotti tecnici residenziali (GTL), quadri elettrici, ecc.
