Descrizione generale

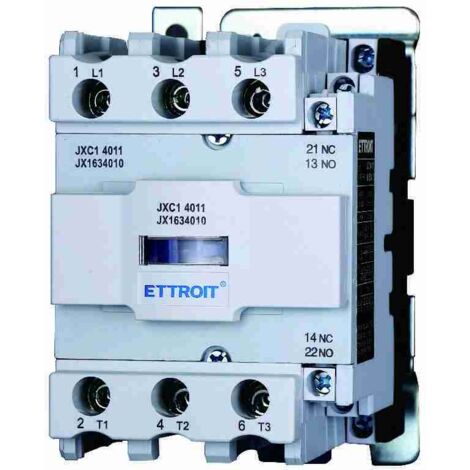

Dispositivo elettromeccanico progettato per il controllo e la commutazione di circuiti elettrici, ideale per applicazioni industriali e residenziali. Dotato di una bobina alimentata in corrente alternata (AC) a 24V 50/60Hz, questo modello offre elevata affidabilità e una lunga durata operativa. Grazie ai suoi 3 poli normalmente aperti (NA) e alla capacità di gestire correnti nominali fino a 40A (Ie), il JX1634010 è particolarmente adatto per il comando di motori elettrici e altre applicazioni di carico resistivo o induttivo. La sua tensione operativa nominale (Ue) di 380V e il design compatto ne fanno una soluzione versatile e facilmente integrabile in quadri elettrici.Specifiche tecniche
- Modello: JX1634010
- Tipo: Contattore AC con bobina 24V 50/60Hz
- Numero di poli: 3P
- Tipo di contatti: Normalmente Aperti (NA)
- Corrente nominale di utilizzo (Ie): 40A
- Tensione nominale operativa (Ue): 380V
- Corrente termica convenzionale (Ith): 60A
- Corrente nominale di corto circuito (Icu): 6 kA
- Tensione massima di isolamento (Ui): 690V
- Potenza nominale per motori: 18,5kW a 400V
- Tensione minima di funzionamento della bobina: 19,2V AC
- Tensione massima di funzionamento della bobina: 28,8V AC
- Grado di protezione: IP20
- Durata meccanica: 10 milioni di cicli
- Durata elettrica: 1 milione di cicli
- Materiale: Plastica rinforzata, componenti metallici
- Peso: Circa 750 g
- Dimensioni: Altezza 100 mm, Larghezza 65 mm, Profondità 85 mm
- Range di temperatura operativa: -25°C ~ +75°C
Compatibilità e accessori
- Tipo di connessione: Morsetti a vite
- Montaggio: Montaggio su guida DIN o a pannello
Utilizzo
- Controllo motori
- Automazione industriale
- Sistemi di illuminazione
Altre informazioni
- Norme di riferimento: IEC 60947-4-1, CE
