Descrizione generale

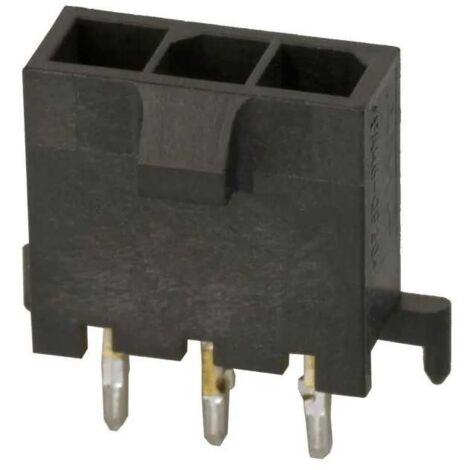

Il connettore Modu MTE maschio 3 vie circuito stampato è un componente di alta qualità progettato per applicazioni di alimentazione. Realizzato da TE/Connectivity, questo connettore è caratterizzato da un design robusto e da un'ottima affidabilità, rendendolo ideale per l'uso in vari dispositivi elettronici.Specifiche tecniche
- Tipo di connettore: Header
- Tipo di alloggiamento: Spina
- Numero di posizioni: 3
- Orientamento del montaggio su PCB: verticale
- Tensione di esercizio (VAC): 250
- Tensione di esercizio (VDC): 250
- Corrente nominale di contatto (max): 5A
- Materiale dell'alloggiamento: nylon ad alta temperatura
- Dimensione del cavo (AWG): 30 – 20
- Dimensione del filo (mm²): .051 – .517
- Diametro isolamento (max): 1,52 mm
- Spessore PCB (consigliato): .06 mm
- Intervallo di temperatura di esercizio: -40 – 105 °C
- Dimensioni: 9,25 x 12,14 x 3,18 mm (L x P x H)
- Infiammabilità: UL 94V-0
Compatibilità e accessori
- Numero di poli: 3
- Numero di file: 1
- Passo: 3.00 mm
Installazione
- Metodo di terminazione al circuito stampato: Foro passante
- Tipo di montaggio del connettore: montaggio su scheda
- Tipo di ritenzione per montaggio su PCB: urto di ritenzione
