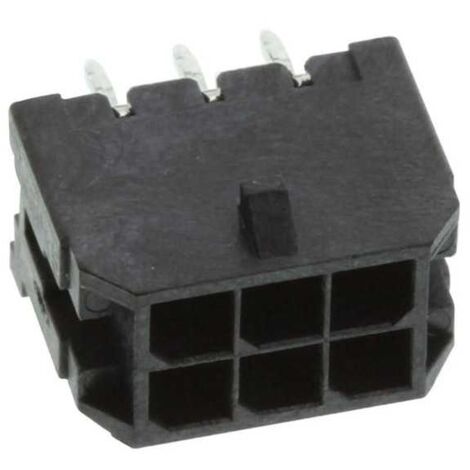

Connettore Micro Fit femmina 3X2 vie da circuito stampato

Codice ErreBi: 37837
Codice produttore: Cross referance 43045-0612
Produttore: LHE
Prezzo per 5 pezzi
Note: Quantità 1 corrisponde a 5 pezzi
Esempio: Se acquisti quantità 3, riceverai 15 pezzi

Il connettore Micro-Fit da circuito stampato è progettato per applicazioni elettroniche ed elettriche dove sono richieste connessioni compatte, affidabili e adatte al collegamento tra cablaggio e scheda PCB.
La configurazione 3x2 vie, con 6 circuiti distribuiti su 2 righe, consente una gestione ordinata dei collegamenti elettrici mantenendo dimensioni contenute e facilità di integrazione all’interno di dispositivi, quadri elettrici e sistemi elettronici.
Il passo da 3 mm, sia sull’interfaccia di accoppiamento sia sull’interfaccia di terminazione, permette di ottenere un collegamento preciso e ordinato, rendendo il connettore adatto per applicazioni dove lo spazio disponibile sulla scheda è limitato.
La struttura con montaggio a pannello consente un’installazione stabile e sicura, mentre il sistema polarizzato sulla parte di accoppiamento aiuta a ridurre il rischio di collegamenti errati durante l’assemblaggio.
Il corpo in resina nylon di colore nero offre una finitura tecnica e professionale, garantendo robustezza e buona resistenza per applicazioni elettriche ed elettroniche.
La presenza del blocco sulla parte di accoppiamento contribuisce a mantenere stabile la connessione durante l’utilizzo.
Grazie alla classe di infiammabilità 94V-0 e al range di temperatura da -40 °C a +105 °C, il connettore è adatto per utilizzi in ambienti operativi tecnici e applicazioni professionali.

PRINCIPALI VANTAGGI

- Connettore Micro-Fit per circuito stampato
- Configurazione 3x2 vie
- 6 circuiti su 2 righe
- Passo interfaccia di accoppiamento 3 mm
- Passo interfaccia di terminazione 3 mm
- Ideale per collegamenti wire-to-board
- Struttura compatta e ordinata
- Montaggio a pannello
- Corpo nero in resina nylon
- Connessione polarizzata per un accoppiamento corretto
- Blocco sulla parte di accoppiamento per maggiore stabilità
- Classe di infiammabilità 94V-0
- Adatto per applicazioni elettroniche, elettriche e industriali

PRINCIPALI APPLICAZIONI

- Circuiti stampati PCB
- Collegamenti wire-to-board
- Cablaggi elettronici
- Quadri elettrici
- Sistemi di alimentazione
- Dispositivi elettronici
- Automazione industriale
- Apparecchiature elettriche
- Produzione di wiring harness
- Collegamenti compatti su scheda
- Applicazioni industriali e professionali

CARATTERISTICHE TECNICHE

Tipologia: connettore Micro-Fit da circuito stampato

Configurazione: 3x2 vie

Circuiti massimo: 6

Numero di righe: 2

Passo interfaccia di accoppiamento: 3,00 mm

Passo interfaccia di terminazione: 3,00 mm

Materiale: resina nylon

Colore resina: nero

Montaggio a pannello: sì

Polarizzato alla parte di accoppiamento: sì

Blocco sulla parte di accoppiamento: sì

Chiave sulla parte di accoppiamento: nessuna

Impilabile: no

Compatibile con filo incandescente: no

Infiammabilità: 94V-0

Temperatura di esercizio: da -40 °C a +105 °C

Peso netto: 0,912 g

Applicazione: circuiti stampati, cablaggi elettronici, collegamenti wire-to-board

Utilizzo: connessioni multipolari compatte su scheda PCB


Scheda Tecnica

Tipologia di prodotto: Corpo del connettore
Serie: Micro-Fit 3.0 - 43640
Amperaggio: 5A
Materiale: Poliestere
Colore: Nero
Temperatura operativa: -40°C a +105°C
Dimensione: 14,00x9,85x8,28 (L x W x H)
Infiammabilità: 94V-0
Montaggio: Volante
Genere: Femmina
Numero di poli: 6
Numero di file: 2
Passo: 3.00 mm
Orientamento: Diritto (180°)
