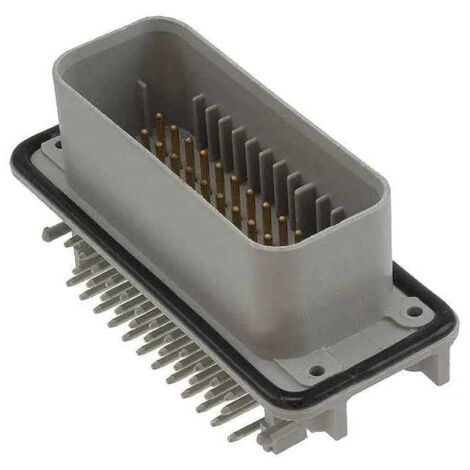

Connettore AmpSeal femmina 35 vie grigio da circuito stampato 90° con pin dorati
15 € di sconto a partire da 200 €
con il codice
con il codice
Prodotto simile consegnato con
'/%3E%3C/svg%3E)
INTERRUTTORE ANTIFURTO DEL TERMINALE DELLA BATTERIA
18,00 €199
Venduto da Errebi shop
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
Codice ErreBi: 58392
Codice produttore: 1-776163-4
Produttore: TE/Connectivity
Vendita al pezzo
Caratteristiche del tipo di prodotto:
Tipo di intestazione: completamente protetto
Tipo di gruppo connettore PCB: intestazione per montaggio su PCB
Sistema di connettori: cavo-scheda, cavo-dispositivo
Sigillabile: Sì
Connettore e contatto termina con: circuito stampato
Intestazione ibrida: No
Funzionalità di configurazione
Numero di posizioni del segnale: 35
Numero di posizioni: 35
Orientamento montaggio PCB: Orizzontale
Numero di righe: 3
Numero di Sezioni: 1
caratteristiche elettriche
Tensione di esercizio (VAC): 250
Architettura della tensione nominale (V): 12, 24, 42, 48, 240
Tensione nominale (max) (VAC): 250
Caratteristiche del corpo
Colore del prodotto primario : grigio
Funzioni di contatto
Tipo di contatto : Pin
Diametro del perno di accoppiamento : 1,3 mm [ .051 in ]
Materiale di placcatura dell'area di accoppiamento di contatto: oro (Au)
Caratteristiche di terminazione
Metodo di terminazione al circuito stampato : Foro passante - Saldare
Attacco meccanico
Tipo di ritenzione di accoppiamento : interfaccia di blocco
Tipo di ritenzione per montaggio su PCB : Boardlock
Ritenzione montaggio PCB : con
Funzione di montaggio a pannello : senza
Allineamento montaggio PCB : con
Allineamento di accoppiamento : con
Conservazione dell'accoppiamento : con
Fori di montaggio : con
Linea centrale (passo) : 4 mm [ .157 in ]
Dimensioni:
Altezza profilo da PCB : 23,6 mm [ .929 in ]
Spessore PCB (consigliato) : 1,57 mm [ .062 in ]
Larghezza connettore : 37,9 mm [ 1,498 in ]
Lunghezza connettore : 76,9 mm [ 3,03 in ]
Condizioni di utilizzo:
Temperatura di esercizio (max) (°C): 65, 70, 75, 80, 85, 90, 100, 105
Temperatura di esercizio (max) (°F): 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257
Intervallo di temperatura di esercizio : -40 – 125 °C [ -40 – 257 °F ]
Classificazione di infiammabilità UL : UL 94V-0
Grado di protezione : IP6K9K
Scheda Tecnica
Tipologia di prodotto: Corpo del connettore
Serie: AmpSeal
Amperaggio: 17A
Materiale: Plastica
Colore: Grigio
Temperatura operativa: -40°C a +125°C
Dimensione: 76.90x37.90x23.60 (L x W x H)
Voltaggio: 250V
Montaggio: Circuito Stampato
Genere: Femmina
Numero di poli: 35
Numero di file: 3
Passo: 4.00 mm
Orientamento: 90°
Codice produttore: 1-776163-4
Produttore: TE/Connectivity
Vendita al pezzo
Caratteristiche del tipo di prodotto:
Tipo di intestazione: completamente protetto
Tipo di gruppo connettore PCB: intestazione per montaggio su PCB
Sistema di connettori: cavo-scheda, cavo-dispositivo
Sigillabile: Sì
Connettore e contatto termina con: circuito stampato
Intestazione ibrida: No
Funzionalità di configurazione
Numero di posizioni del segnale: 35
Numero di posizioni: 35
Orientamento montaggio PCB: Orizzontale
Numero di righe: 3
Numero di Sezioni: 1
caratteristiche elettriche
Tensione di esercizio (VAC): 250
Architettura della tensione nominale (V): 12, 24, 42, 48, 240
Tensione nominale (max) (VAC): 250
Caratteristiche del corpo
Colore del prodotto primario : grigio
Funzioni di contatto
Tipo di contatto : Pin
Diametro del perno di accoppiamento : 1,3 mm [ .051 in ]
Materiale di placcatura dell'area di accoppiamento di contatto: oro (Au)
Caratteristiche di terminazione
Metodo di terminazione al circuito stampato : Foro passante - Saldare
Attacco meccanico
Tipo di ritenzione di accoppiamento : interfaccia di blocco
Tipo di ritenzione per montaggio su PCB : Boardlock
Ritenzione montaggio PCB : con
Funzione di montaggio a pannello : senza
Allineamento montaggio PCB : con
Allineamento di accoppiamento : con
Conservazione dell'accoppiamento : con
Fori di montaggio : con
Linea centrale (passo) : 4 mm [ .157 in ]
Dimensioni:
Altezza profilo da PCB : 23,6 mm [ .929 in ]
Spessore PCB (consigliato) : 1,57 mm [ .062 in ]
Larghezza connettore : 37,9 mm [ 1,498 in ]
Lunghezza connettore : 76,9 mm [ 3,03 in ]
Condizioni di utilizzo:
Temperatura di esercizio (max) (°C): 65, 70, 75, 80, 85, 90, 100, 105
Temperatura di esercizio (max) (°F): 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257
Intervallo di temperatura di esercizio : -40 – 125 °C [ -40 – 257 °F ]
Classificazione di infiammabilità UL : UL 94V-0
Grado di protezione : IP6K9K
Scheda Tecnica
Tipologia di prodotto: Corpo del connettore
Serie: AmpSeal
Amperaggio: 17A
Materiale: Plastica
Colore: Grigio
Temperatura operativa: -40°C a +125°C
Dimensione: 76.90x37.90x23.60 (L x W x H)
Voltaggio: 250V
Montaggio: Circuito Stampato
Genere: Femmina
Numero di poli: 35
Numero di file: 3
Passo: 4.00 mm
Orientamento: 90°
Caratteristiche
- MarcheTE CONNECTIVITY
- Lunghezza7.69 cm
- Larghezza3.79 cm
- Altezza2.36 cm
- Peso40 g
