Descrizione generale

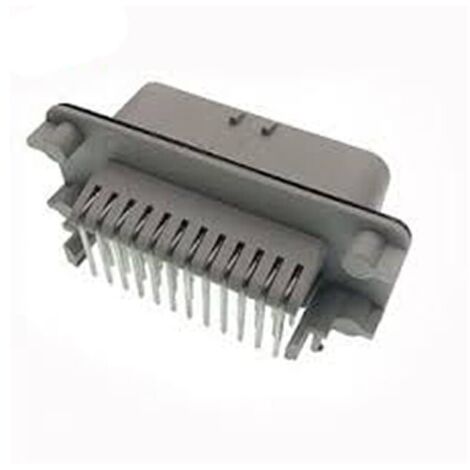

Il connettore AmpSeal femmina a 23 vie è progettato per circuiti stampati con un orientamento di 90°. Realizzato da TE/Connectivity, questo connettore è completamente protetto e sigillabile, ideale per applicazioni che richiedono una connessione sicura e resistente. Con un design robusto e una placcatura in oro sui pin, offre prestazioni affidabili in ambienti difficili.Specifiche tecniche
- Codice ErreBi: 58393
- Codice produttore: 1-776087-4
- Numero di posizioni del segnale: 23
- Orientamento montaggio PCB: Orizzontale
- Numero di righe: 3
- Tensione di esercizio (VAC): 250
- Architettura della tensione nominale (V): 12, 24, 42, 48, 240
- Tensione nominale (max) (VAC): 250
- Diametro del perno di accoppiamento: 1,3 mm
- Amperaggio: 17A
- Dimensioni: 60,8 x 37,9 x 23,6 mm (L x P x H)
- Spessore PCB consigliato: 1,57 mm
- Intervallo di temperatura di esercizio: -40 – 125 °C
- Grado di protezione: IP6K9K
- Classificazione di infiammabilità UL: UL 94V-0
Compatibilità e accessori
- Tipo di intestazione: completamente protetto
- Tipo di gruppo connettore PCB: intestazione per montaggio su PCB
- Metodo di terminazione al circuito stampato: Foro passante - Saldare
- Tipo di ritenzione per montaggio su PCB: Boardlock
Installazione
- Montaggio: Circuito Stampato
- Allineamento montaggio PCB: con
- Ritenzione montaggio PCB: con
Utilizzo
- Applicazioni in ambienti difficili grazie alla protezione IP6K9K
- Ideale per connessioni sicure in dispositivi elettronici
