Descrizione generale

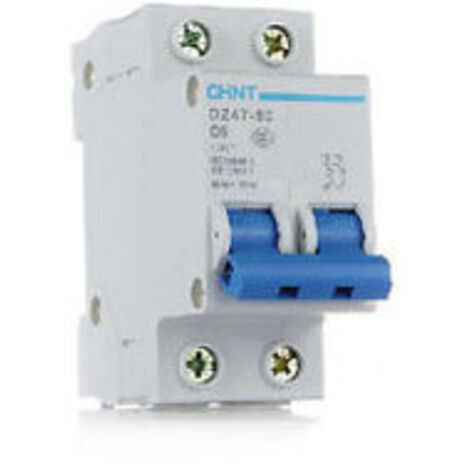

L'interruttore modulare DZ 47-60 è progettato per garantire la protezione dalle sovracorrenti, conforme alla norma IEC/EN 60898. È ideale per ambienti civili e del terziario, offrendo una soluzione efficace contro sovraccarichi e cortocircuiti nella distribuzione terminale. Questo interruttore magnetotermico 1P+N da 10A ha un potere di interruzione nominale (Icn) di 4,5 kA e utilizza una curva di intervento di tipo C.Specifiche tecniche
- Numero di Poli: 1P+
- Corrente nominale In: 10 A
- Curva di intervento: C
- Tensione nominale Vn: 230 Vac
- Frequenza nominale f: 50/60 Hz
- Tensione di isolamento Ui: 500 Vac
- Tensione di impulso Uimp: 4 kV
- Potere di interruzione nominale Icn: 4,5 kA
- Potere di interruzione estremo Icu: 6 kA
- Potere di interruzione nominale di servizio Ics: 4,5 kA
- Classe di limitazione: 3
- Potenza Dissipata: 2 W
- Numero Moduli DIN: 2 (1 DIN = 18 mm)
- Grado di protezione: IP20
- Dimensioni: 80 x 36 x 77,8 mm (h x l x p)
Compatibilità e accessori
- Accessori abbinabili: Bobina di sgancio serie MX
- Bobina di minima tensione serie MN
- Non accessoriabile con contatti ausiliari e moduli differenziali
Installazione
Tipo di installazione: Guida DIN
Utilizzo
Questo interruttore è particolarmente indicato per la protezione dai sovraccarichi e dai cortocircuiti in distribuzione terminale, ed è adatto per sistemi monofase (2 fili).
