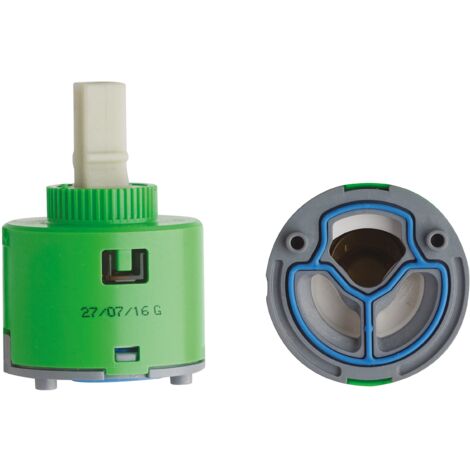

Cartuccia Ø47 alta portata senza distributore - Codice: 53CC956G47

SPECIFICHE TECNICHE / TECHNICAL SPECIFICATIONS diametro / diameter 47 mm tipo di cartuccia / type of cartridge chiusa / closed temperatura acqua max di utilizzo / water max temperature of use 90° temperatura acqua raccomandata / recommended water temperature 65° portata * (vedi tabella) / flow * (see table) rumorosità / noisiness (EN 817) <20 db (A) pressione statica max / static pressure max 25 bar pressione colpo d'ariete max / water hammer pressure max N.A. pressione di lavoro / work pressure 1 ÷ 5 bar normative internazionali / international regulations EN817 - 70.000 cicli sensibilità / sensibility ≥ 12° fedeltà / fidelity N.A. costanza / constancy N.A. momento torcente di serraggio / torque tightening brass 10 Nm (plastic nut torque : 8 Nm) tipo di leva / kind of rod nylon PA66 + 50% Fiberglass 10x10,4 materiale utilizzato per il corpo / body material policarbonato lexan +10% fiberglass certificazioni alimentari / food regulations WRAS / KTW / ACS / NSF61SEC9 / W270 n. pezzi per imballo / n. pieces per package 100 CINEMATICA DELLE CARTUCCE / CINEMATIC CARTRIDGES angolo di apertura della leva / opening angle of the lever 0 - 25° angolo rotazione leva in miscelazione / angle of the mixing lever rotation 110° forza apertura / opening force (open/closed) 0,30 ÷ 0,50 Nm momento rotazione / turn left/right torque 0,5 Nm angolo apertura al C2 / C2 opening angle N.A. DATI TECNICI CERAMICA / CERAMIC DISCS TECHNICAL DATA materiale / material AL2 O3 - 96% rugosità superficiale / surface roughness 0,05 - 0,25 micron area di contatto superficiale / surface contact area 50 % - 80% PROVE DI PORTATA 1 BAR / FLOW RATE TESTS 1 BAR miscelata / mixed L/min singolo canale / single channel L/min A restrictor N.A. B restrictor N.A. C restrictor N.A. D restrictor N.A. free flow 36,5 28 OPTIONALS dispositivo limitatore portata statico LP / static flow rate device LP NO disp. portata statico a vite regolabile LP / adjustable screw for static flow rate LP NO limitatore regolabile di temperatura LT / adjustable temperature limiter LT SI limitatore di portata statico e temp. LPT / flow rate and temp. limiter LPT NO limitatore di portata dinamico C2 / dynamic flow rate limiter C2 NO energy saving E.S. - 90°+27° NO C3=(C1+C2+ E.S.) - 90°+27° NO numero di piedini del fondello / number of the case back legs 2 distributore / distributor NO dispositivo di limitazione rumore / noise reducer SI
