Descrizione generale

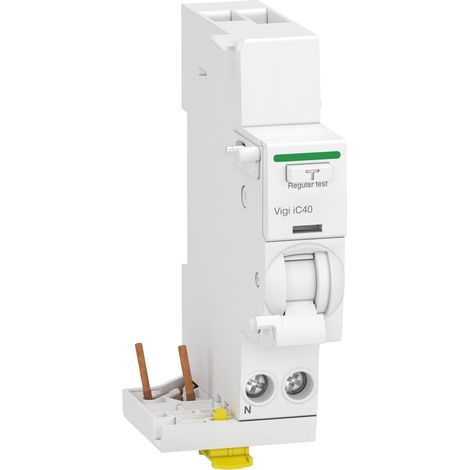

Il Blocco Differenziale Vigi iC40 è un dispositivo add-on di corrente residua della gamma Acti9, progettato per garantire la sicurezza elettrica in impianti domestici e industriali. Con una corrente nominale di 40 A e una sensibilità differenziale di 30 mA, questo dispositivo offre una protezione istantanea contro le correnti di guasto. È compatibile con la gamma Acti9 e si installa facilmente su guida DIN.Specifiche tecniche
- Numero di poli: 1P + N
- Tipo di rete: CA
- Frequenza di rete: 50/60 Hz
- Tensione nominale di impiego [Ue]: 230 V CA 50/60 Hz
- Tensione nominale di isolamento [Ui]: 400 V CA 50/60 Hz
- Tensione nominale di tenuta ad impulso [Uimp]: 4 kV
- Durata meccanica: 20000 cicli
- Durata elettrica: 10000 cicli
- Grado di protezione IP: IP20 (conforme a IEC 60529), IP40 (contenitore modulare)
- Temperatura ambiente operativa: -5…60 °C
- Temperatura di stoccaggio: -40…85 °C
- Umidità relativa: 95 % a 55 °C
- Altitudine di funzionamento: 2000 m
- Colore: Bianco
- Peso prodotto: 90 g
- Dimensioni: Altezza 95 mm, Larghezza 36 mm, Profondità 74 mm
Compatibilità e accessori
- Compatibilità gamma: Acti9, Acti9 iC40
- Collegamento elettrico al magnetotermico: Tramite viti
- Morsetto a gabbia parte inferiore: 1…16 mm² rigido, 1…10 mm² flessibile
- Lunghezza spelatura fili: 14 mm per parte inferiore connessione
- Coppia di serraggio: 2 Nm parte inferiore
Installazione
- Modalità di montaggio: Aggancio su guida DIN
- Posizione neutro: Sinistra
Utilizzo
Il Blocco Differenziale Vigi iC40 è ideale per la protezione di circuiti elettrici in ambienti residenziali e commerciali, garantendo un'ottima sicurezza contro le correnti di guasto e contribuendo a prevenire incidenti elettrici.Altre informazioni
- Certificazioni prodotto: CE, IMQ, OVE
- Norme di riferimento: EN/IEC 61009-2-1
- Grado di inquinamento: 3 conforme a EN/IEC 61009-2-1
- Segnalazione locale: Fault indication
