Bender CTUB101-CTBC35 B78120012 Trasformatore di corrente Corrente primaria 125 A Ø ingresso cavo:35 mm 1 pz.

Tensione nominale: 800 V
Categoria di sovratensione III
Altezza d'impiego: ≤ 2000 m tramite NN
Tensione d'urto di misurazione: IC1/IC2 8 kV
Tensione di isolamento nominale (isolamento rinforzato): IC1/IC2 800 V.
Grado di inquinamento: 2
Tensione di alimentazione US: CC ±12 V.
Area di lavoro US: ±2%
Ripple US: ≤ 1%
Consumo interno: ≤ 2,5 W
Corrente di accensione: 500 mA (rispetto al RCMA423)
CTBC35 a IΔn = 30 mA: 80 A
CTBC35 a IΔn = 300 mA: 125 A
Precisione di misura ±1 %
Avvolgimento di prova: Sì
Corrente differenziale continua di misurazione termica Icth: 30 A
Corrente termica di misurazione a breve termine ITH: 2,4 kA/1 s
Corrente d'urto di misurazione Idyn: 6 kA/40 ms.

Uscita
Denominazione: S1 (k), S2 (l)
Scala: 400 mV/1 A.
Tensione max.: 10 V
Max. Lunghezza di collegamento: 10 m.
Resistenza di uscita: 172 Ω

Tipo di protezione, da incasso (DIN EN 60529): IP40
Tipo di protezione, morsetti (DIN EN 60529): IP20
Grado di infiammabilità UL94 V-0

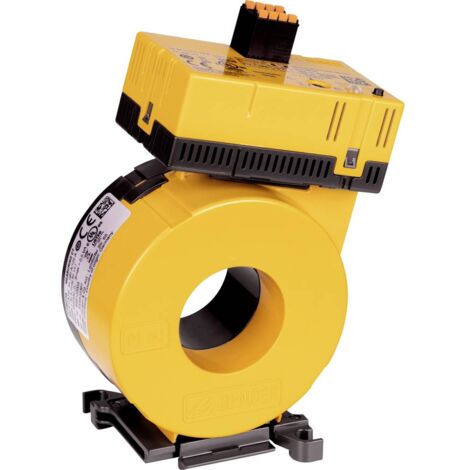

Trasformatore di corrente di misura CTUB101-CTBC35

I trasformatori di corrente di misura della serie CTUB100 sono combinazioni di nuclei di trasformatori di corrente di misura CTBC… e moduli elettronici CTUB10…, che consentono correnti CA e CC Implementare il segnale di misurazione valutabile. La valutazione del segnale di misurazione può essere effettuata utilizzando dispositivi della serie RCMA420/423, RCMS460/490 o EDS440/EDS441LAB. Il collegamento dei trasformatori di corrente di misurazione ai rispettivi dispositivi avviene tramite un cavo a 2 o 6 fili. È possibile utilizzare in sistemi DC, AC e 3 (N)AC . I trasformatori di corrente di misura CTUB101-CTBCxx sono per il collegamento ai dispositivi La serie RCMA420/423 è progettata e viene fornita tramite il cavo a 6 fili Direttamente dall'apparecchio di valutazione Alimentato con tensione di alimentazione DC ±12 V. I trasformatori di corrente di misura CTUB102-CTBCxx sono progettati per il collegamento a un RCMS460/490. Se i trasformatori di corrente di misurazione CTUB102-CTBCxx sono collegati a un sistema RCMS460/490, per i trasformatori di corrente di misurazione è necessario un alimentatore DC 24 V, disponibile come accessorio. I trasformatori di corrente di misura CTUB104-CTBCxx sono progettati per il collegamento a un EDS440 o EDS441LAB. I trasformatori di corrente di misura CTUB104-CTBCxx diventano tali Dispositivo di richiesta di isolamento collegato, per il convertitore di corrente di misurazione è necessario un alimentatore DC 24 V, disponibile come accessorio. I core del trasformatore di corrente di misura della serie CTBC20P…210P sono dotati di una schermatura magnetica integrata e sono adatti per applicazioni con correnti di carico o di accensione elevate. Testo tradotto automaticamente

Punti di forza e dettagli

• tasto combinato di test e reset
• LED multicolore per messaggi di funzionamento, di guasto e di stato
Modulo elettronico sostituibile • senza separazione meccanica del conduttore primario
• estensione/retrofitting o modifica delle funzionalità in caso di modifiche dei requisiti di monitoraggio
• Insensibile alla corrente di carico grazie allo schermo magnetico (solo CTUB10xCTBC20P…210P)
• monitoraggio del collegamento del convertitore di corrente di misura
TENSIONE DI ALIMENTAZIONE • DC ±12 V/DC 24 V.
• CTUB10x-CTBC20…210 per sistemi di monitoraggio della corrente differenziale della serie RCMS460/490 e per la Dispositivi di monitoraggio della corrente differenziale RCMA420/423
• CTUB10x-CTBC20P…210P per sistemi di monitoraggio della corrente differenziale della serie RCMS460/490 e per dispositivi di monitoraggio della corrente differenziale RCMA420/423. Utilizzabile con correnti di carico di picco molto elevate dovute all'impianto.
• CTUB104-CTBC20…210(P) per dispositivi di richiesta di isolamento della serie EDS440 e EDS441LAB
