Descrizione generale

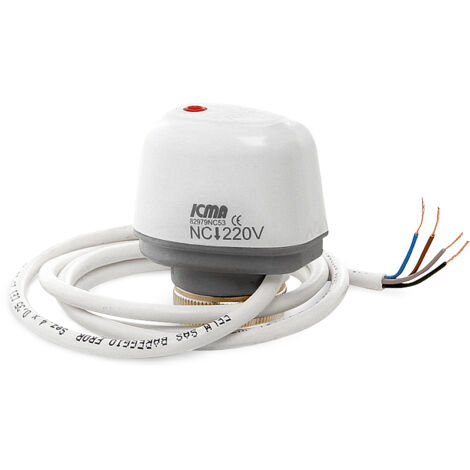

Gli attuatori elettrotermici NORMALMENTE CHIUSI (NC) sono dispositivi elettrici ON-OFF progettati per l'installazione su articoli termostatizzabili ICMA, come collettori di distribuzione, valvole di zona e valvole fan coil. Questi attuatori hanno la funzione di controllare automaticamente il fluido termovettore negli impianti di riscaldamento e raffrescamento, e possono essere gestiti tramite un semplice termostato ambiente. Sono dotati di un indicatore di apertura/chiusura valvola e di un sistema di aggancio rapido che facilita l'installazione e la manutenzione. Inoltre, presentano un contatto pulito utilizzabile per azionare caldaie, pompe o altri dispositivi.Specifiche tecniche
- Tensione nominale: 230V
- Frequenza: 50-60 Hz
- Corrente allo spunto: 0.2 A (230V)
- Corrente a regime: 8 mA (230V)
- Potenza assorbita in servizio continuo: 2W
- Corsa massima attuatore: 5 mm
- Corsa valvole ICMA: 3,5 mm
- Tempo di inizio apertura: ca 90 sec
- Tempo di completa apertura: ca 3 min
- Tempo di completa chiusura: ca 4 min
- Temperatura di esercizio: 0°C - 50°C
- Collegamento con ghiera filettata: M28 x 1,5
Installazione
Per montare un attuatore NC su una valvola termostatizzabile ICMA, si determina l'abbassamento dell'otturatore e la conseguente chiusura del passaggio del fluido termovettore nel circuito.Utilizzo
- Apertura: Quando viene applicata tensione all'attuatore, l'elemento termostatico si scalda, si dilata e, tramite un movimento lineare dell'otturatore, determina l'apertura della valvola e il passaggio del fluido termovettore nel circuito.
- Chiusura: Quando la tensione viene a mancare, una molla interna riporta l'attuatore in posizione di chiusura, bloccando sia la valvola che il passaggio del fluido termovettore nel circuito.
