Descrizione generale

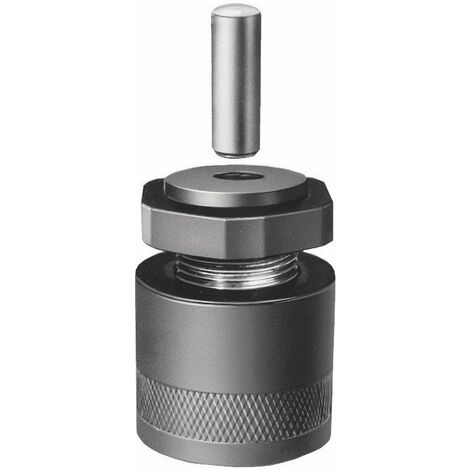

Il martinetto livellatore Nr. 6415 è progettato per garantire un allineamento di precisione grazie alla sua filettatura fine M 30×1,5. Il pezzo riportato fisso impedisce al pezzo di ruotare e spostarsi durante l’allineamento. Le spine cilindriche fornite, di dimensioni ⌀ 12×50 mm e ⌀ 12×80 mm, possono essere inserite nel foro di centraggio, aumentando l’altezza d’ingombro di 30 e 60 mm. Utilizzando la piastra di centraggio n. art. 375030 sotto la morsa a vite di allineamento, è possibile raggiungere un’altezza di appoggio fino a circa 1370 mm in combinazione con altre morse a vite.Specifiche tecniche
- Tipo di prodotto: Appoggi a vite regolabili
- Modello: 6415
- Altezza massima del piano d’appoggio: 115 mm
- Altezza di appoggio minima: 75 mm
- Diametro base: 50 mm
- Portata: 30 kN
- Apertura testa: 46 mm
- Foro di centramento: 12 mm
- Dimensioni con albero cilindro 12x50: 103-143 mm
- Dimensioni con albero cilindro 12x80: 133-173 mm
- D1: 50 mm
- D2: 36 mm
Compatibilità e accessori
- Accessori compatibili: n. 6440 e n. 6441
- Piastra di centraggio n. 6442 per combinazione con cacciavite AMF
