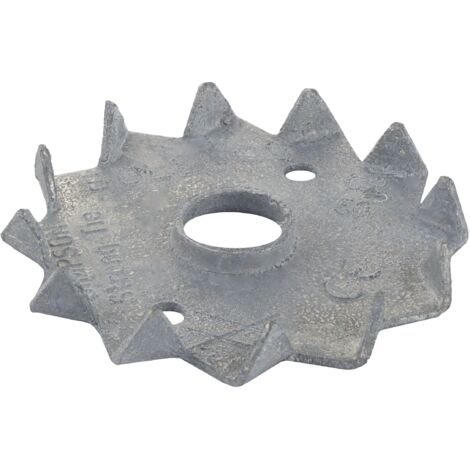

Anello Bulldog a lato singolo 50mm M10 (1)

I parametri più importanti

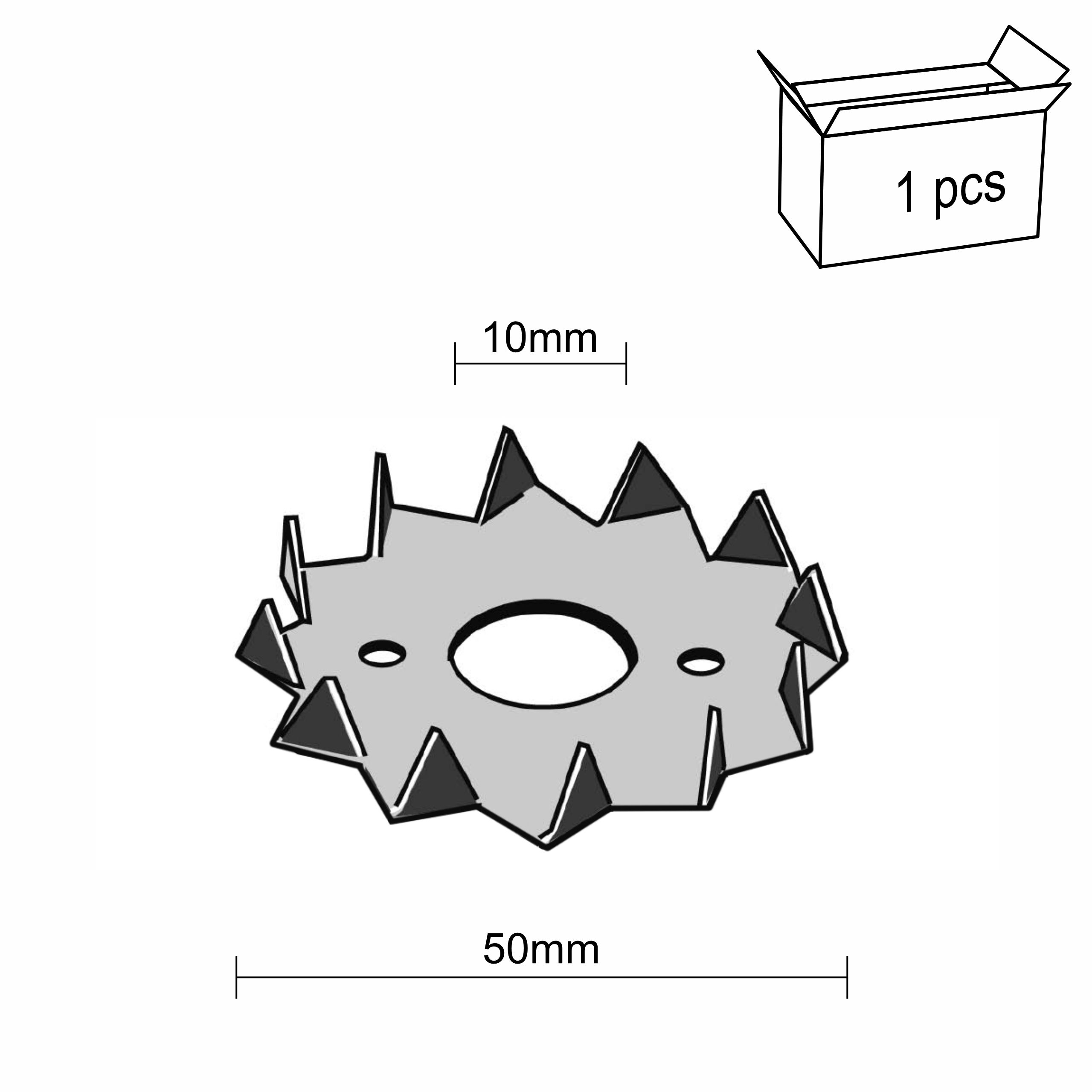

• Modello: C2-50M12G-B
• Diametro esterno: 50 mm
• Diametro del foro: M10
• Confezione: 1 pz.

Utilizzato per collegare elementi in legno con elementi in acciaio o in legno per aumentare la capacità portante del collegamento bullonato negli elementi strutturali. Il tirante deve essere adattato al foro nell'anello.

Prodotto originale della rinomata azienda Simpson Strong-Tie ®

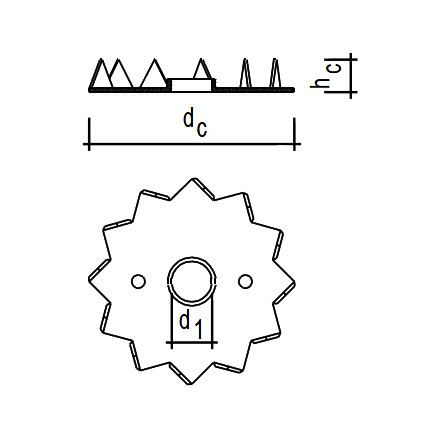

Specifiche del prodotto

• [ dc ] diametro esterno: 50 mm
• [ d1 ] foro centrale: 10,4 mm
• [ h1 ] altezza del dente: 5,6 mm
• [ hc ] altezza: 6,6 mm
• spessore: 1 mm
• Quantità per confezione: 1 pz.

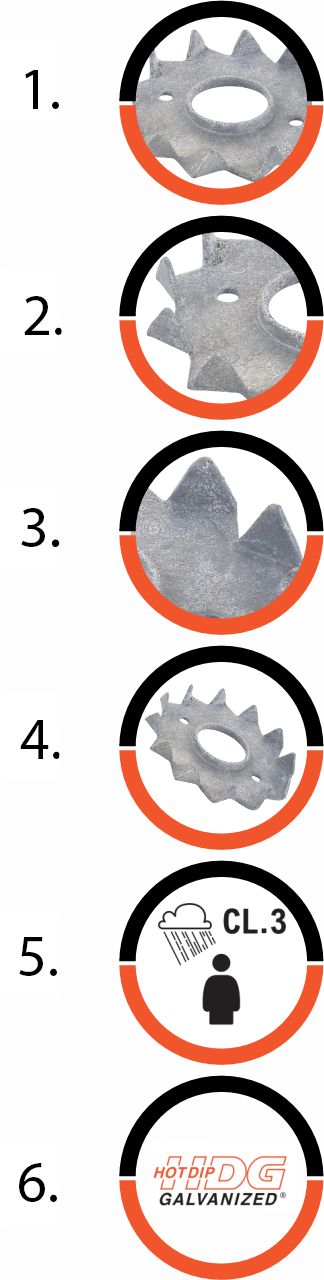

Vantaggi

1. Efficienza strutturale

Gli anelli a punta Bulldog consentono di progettare i giunti con un minor numero di tiranti, consentendo una spaziatura adeguata tra i bulloni e dal bordo del legno. Ciò aumenta la stabilità e la sicurezza della struttura, riducendo al contempo il rischio di danni ai materiali.

2. Versatilità di applicazione

Il prodotto è disponibile in una versione bifacciale per il collegamento di elementi in legno e in una versione monofacciale per il collegamento del legno all'acciaio, rendendolo adatto a una varietà di strutture e materiali, tra cui legno massello, legno composito e legno lamellare.

3. Protezione dalla corrosione

L'acciaio utilizzato per la produzione degli anelli è zincato a caldo (50 µm), il che fornisce un'eccellente protezione contro la corrosione e prolunga la durata del prodotto anche in condizioni atmosferiche avverse.

4. Durata e resistenza del collegamento

Gli anelli a punta bulldog forniscono collegamenti forti e durevoli, il che è fondamentale per gli elementi strutturali che richiedono un'elevata capacità portante. Consentono inoltre un facile smontaggio, aumentando ulteriormente la funzionalità e la praticità in vari progetti di costruzione e ristrutturazione.

5. Classe di servizio

Caratterizzata da un'umidità del materiale corrispondente a una temperatura di 20°C e un'umidità relativa dell'aria circostante superiore all'85% solo per poche settimane all'anno.

6. Rivestimento di zinco

I prodotti vengono immersi in zinco fuso a 550-560°C. Il rivestimento di zinco si forma a seguito della reazione tra l'elemento in acciaio e lo zinco e si forma su entrambi i lati dell'elemento immerso. Offre una buona resistenza alla corrosione nella maggior parte degli ambienti.

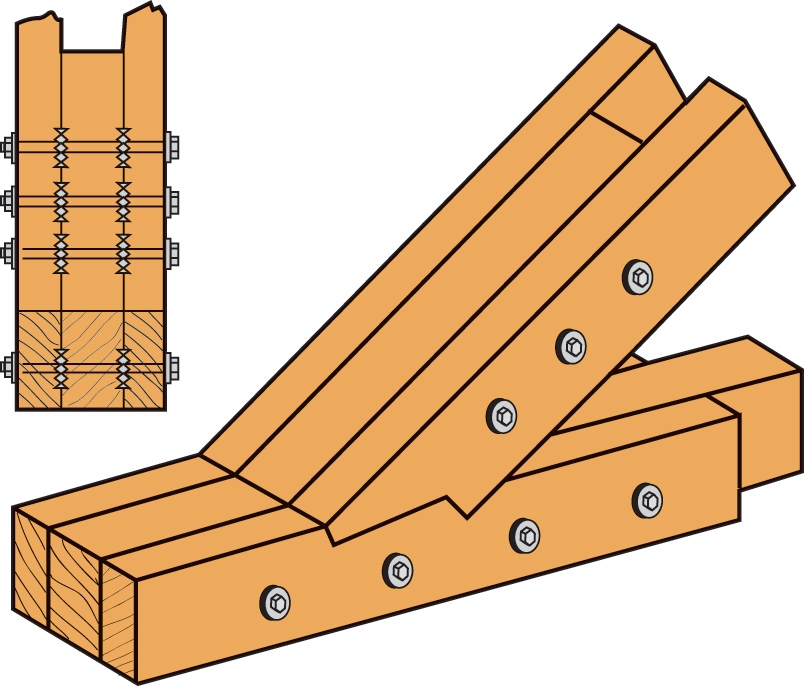

Applicazione e installazione

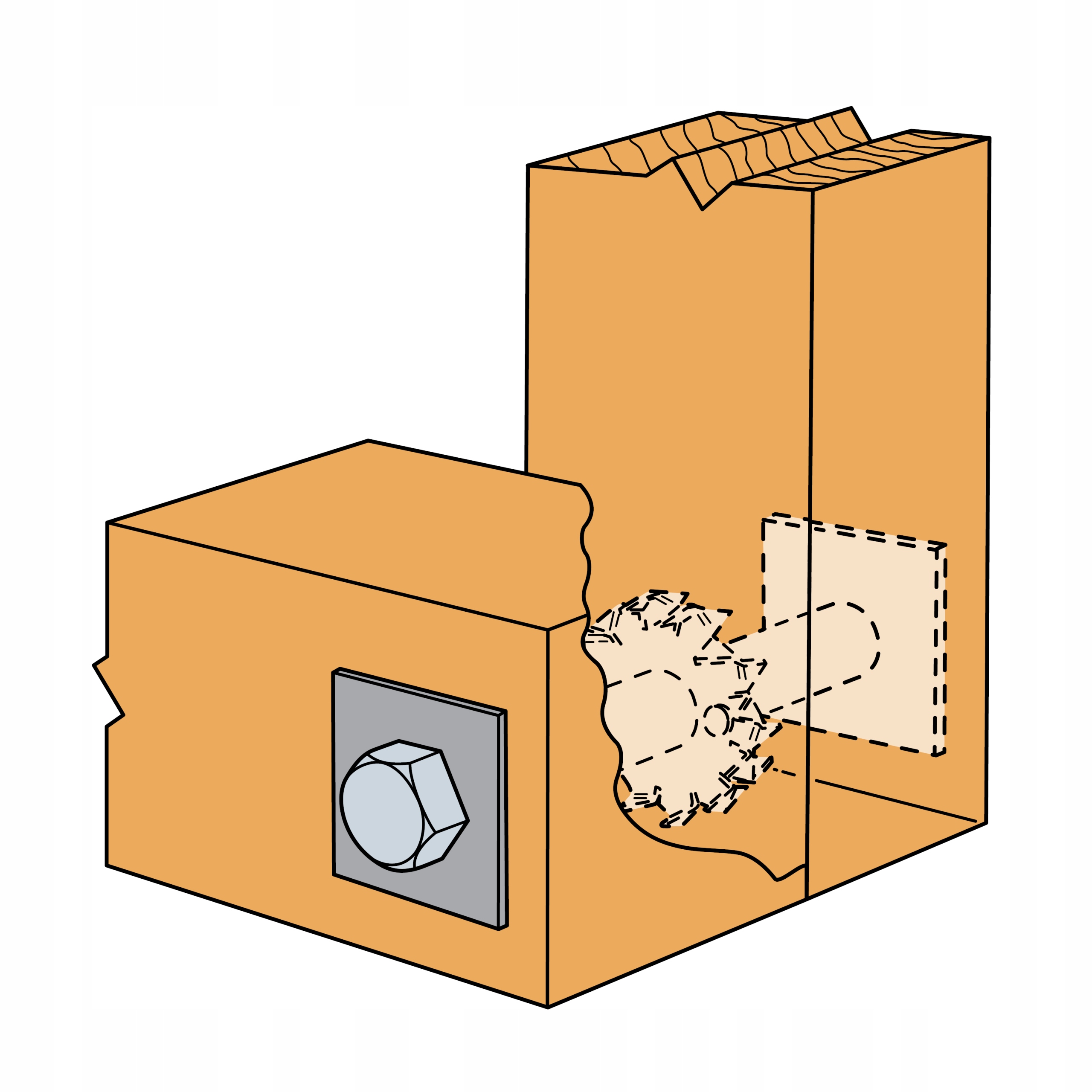

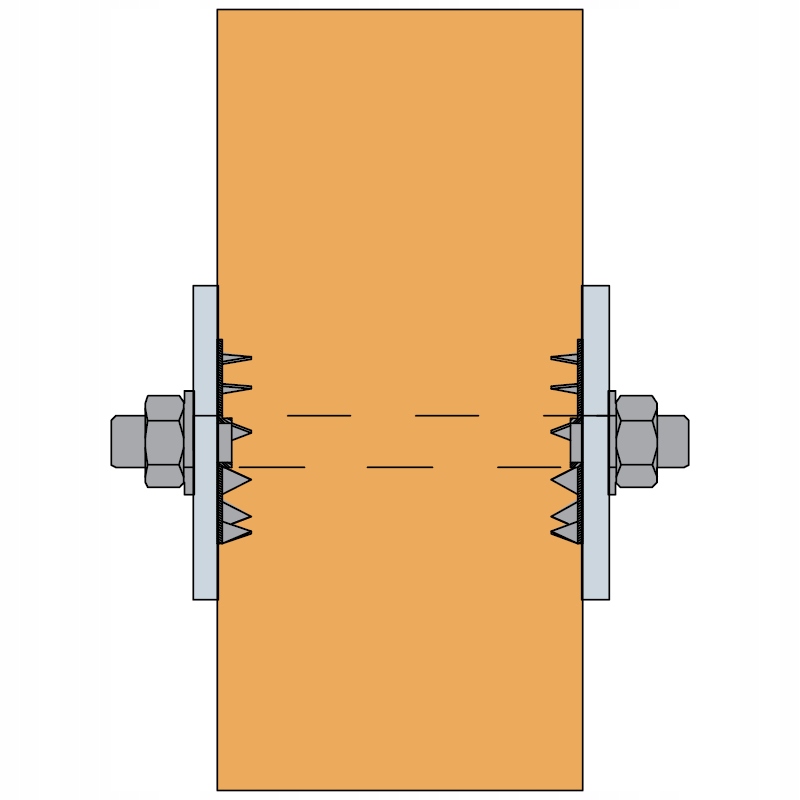

• Utilizzato per collegare il legno agli elementi in acciaio per aumentare la capacità portante del collegamento bullonato negli elementi strutturali.
• L'installazione viene eseguita utilizzando una pressa idraulica o un blocco di legno e un martello.
• Se l'anello dentato viene assemblato in un'officina, potrebbero essere necessari 1 o 2 chiodi per tenerlo fermo durante il trasporto.

Certificato

• DoP- h10/0007
• EN 145454: 2008

Garanzia della massima qualità. Questa norma specifica i requisiti e i metodi di prova per materiali, geometria, resistenza, rigidità e durabilità (ad esempio, protezione dalla corrosione) degli elementi di fissaggio utilizzati nelle strutture portanti in legno.

I prodotti che offriamo sono caratterizzati dalla massima qualità e possono essere utilizzati in sicurezza nelle costruzioni. Facciamo tutto il possibile per garantire che i prodotti consegnati ai nostri appaltatori siano sicuri e adatti a compiti specifici.
