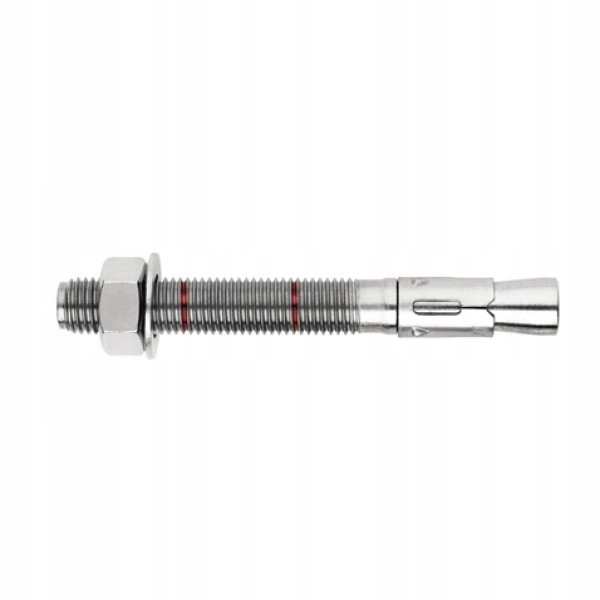

Ancoraggio ad anello PSRe 6x 70/12

• APPROVAZIONE TECNICA EUROPEA: ETA 05/0242 opzione 7
• CERTIFICATO: CE 1219-DPC-0006
• Materiale: acciaio strutturale
• Protezione dalla corrosione: zincatura elettrolitica
• Peso kg/1 pz: 0,015
• Carico di taglio: 297 kg
• Carico di rottura: 400 kg

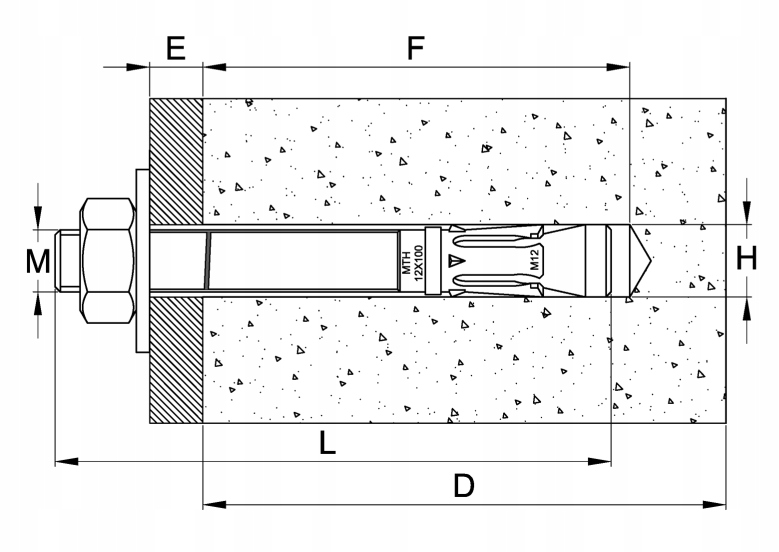

Dimensioni:

M x L ​​/ H / F / E / P

M6 x 70 / fi. 6,0 / 55 mm / 12 mm / 100 mm

Per il fissaggio di profili e strutture metalliche, grigliati, corrimano, macchinari e altri elementi strutturali e attrezzature impiantistiche, a substrati edili in calcestruzzo non fessurato min. B20, pietra naturale con struttura densa o mattone pieno.

Ancoraggi - caratteristiche:

• struttura ad anello
• con dado e rondella
• Approvazione tecnica europea ETA

Nomenclatura comune:

Connettori a manicotto, tasselli ad espansione, tasselli a muro, tasselli metallici



RACCOMANDAZIONI DI INSTALLAZIONE PER I CONNETTORI IN ACCIAIO tipo PSRE

1. Il foro di montaggio deve essere praticato perpendicolarmente alla superficie e pulito.
2. In caso di foratura non riuscita, praticare un foro a una distanza non inferiore a 1,5 volte la profondità di inserimento.
3. Il connettore deve essere inserito con leggeri colpi di martello.
4. Installazione Il serraggio del connettore deve essere eseguito utilizzando una chiave dinamometrica.
5. È necessario assicurarsi che dopo il connettore sia espanso, la rondella sotto il dado è premuta saldamente contro l'elemento fissato.
6. Tutti i dati tecnici e le tabelle sono reperibili nell'omologazione tecnica AT-15-7574/2008. I parametri ivi contenuti non devono essere superati.
