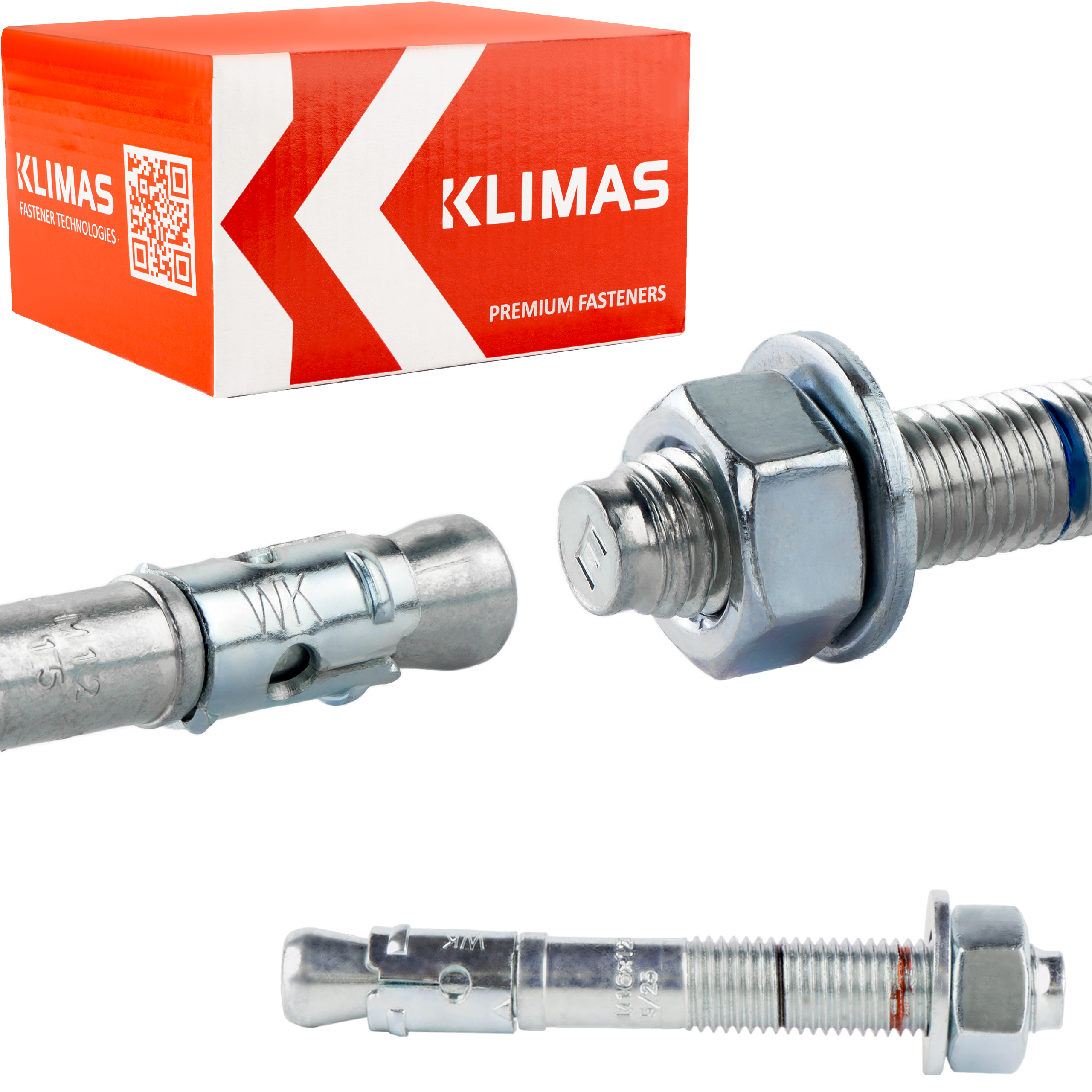

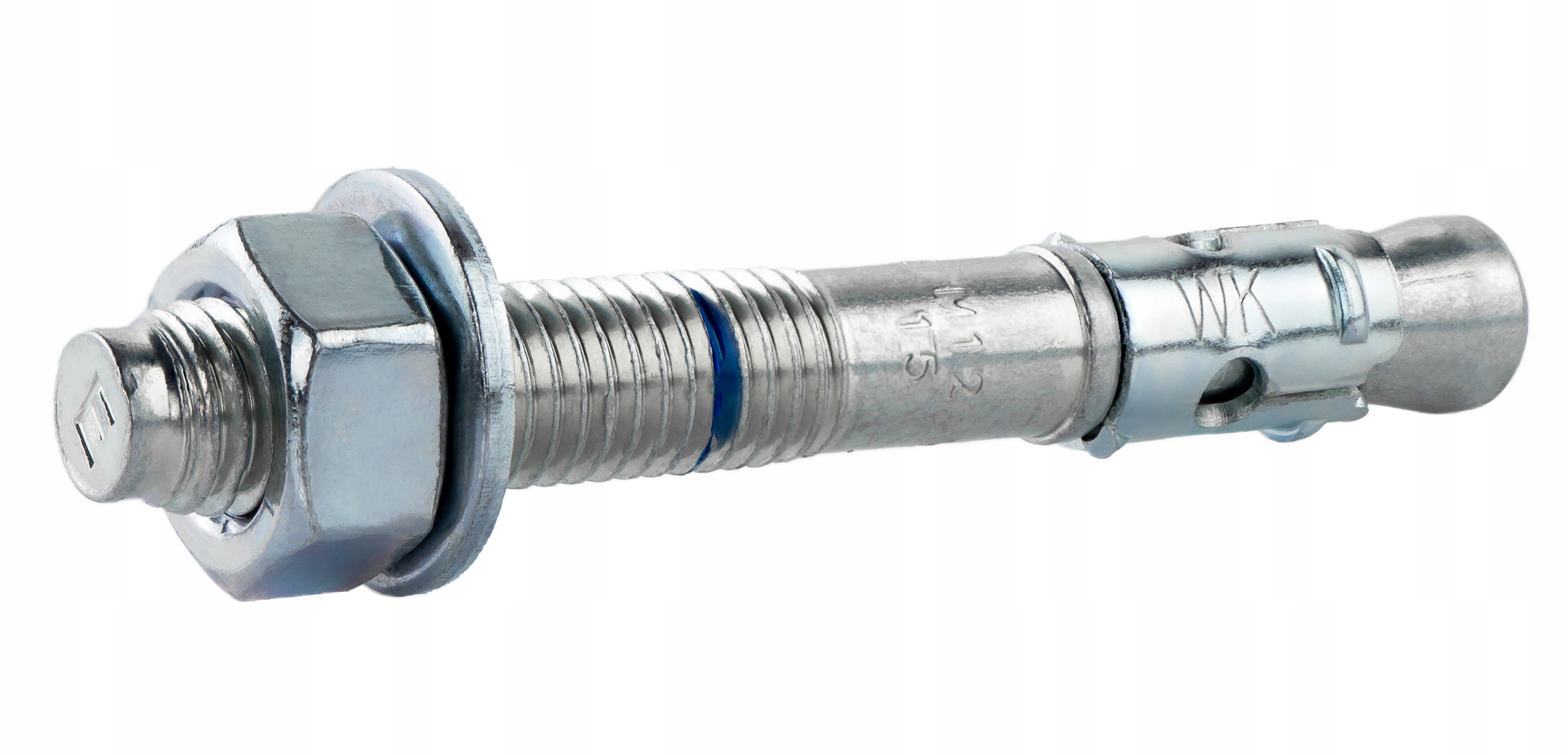

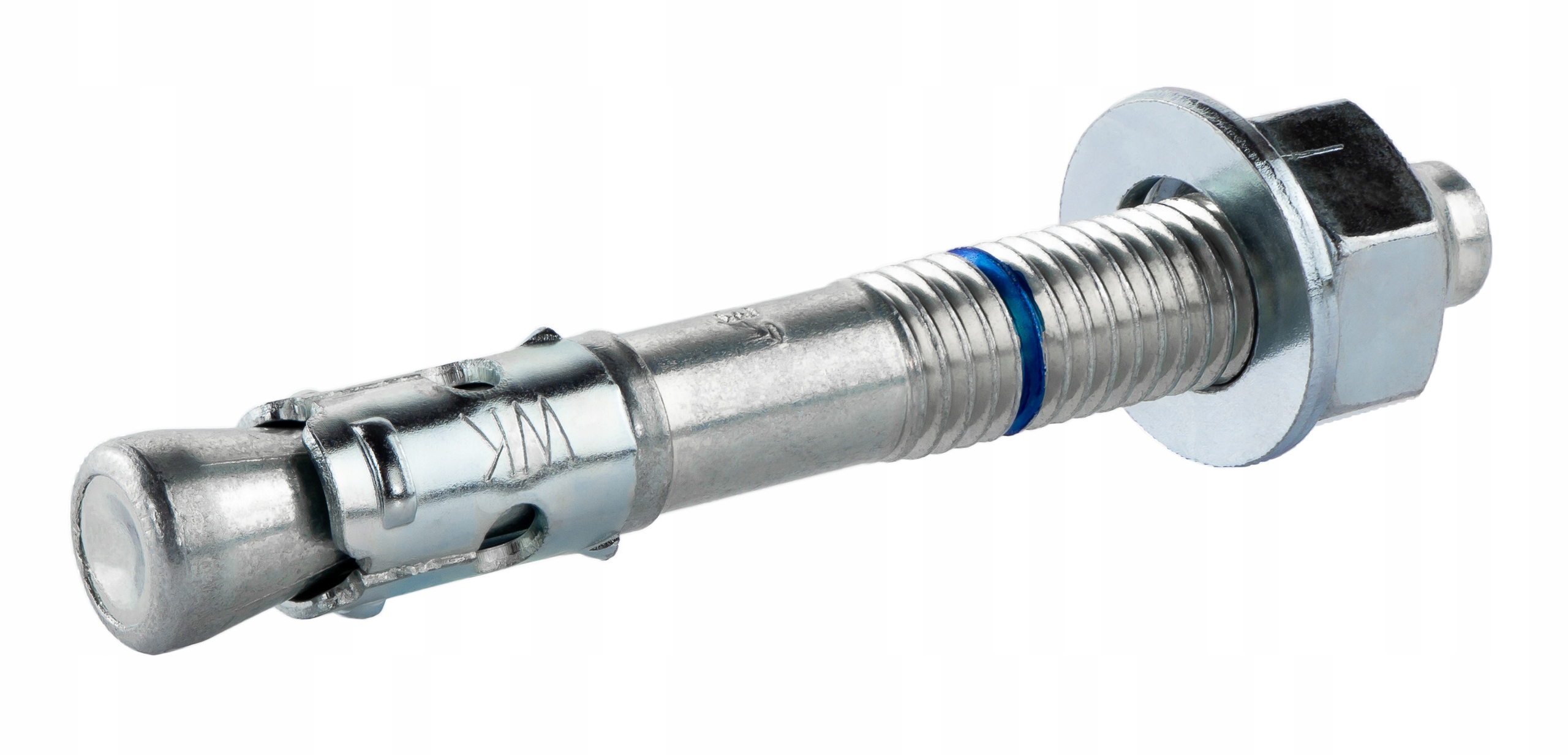

Ancoraggi in acciaio Express LE-ZN-16125

Gli ancoraggi hanno una resistenza al fuoco che influisce sulla sicurezza dei collegamenti in caso di incendio. La resistenza al fuoco determinata da R30 a R120 consente di trovare un collegamento economico per ogni tipo di industria, adattato alla classe di resistenza al fuoco richiesta.

3. Installazione rapida e semplice

Basta martellare l'ancoraggio in un foro preforato e serrarlo.

4. Capacità di carico immediata.

5. Diametro del foro uguale al diametro del gambo dell'ancoraggio.

6. Fornito integrato in fabbrica con dado e rondella.

7. L'acciaio formato a freddo impedisce la rottura del gambo durante l'inserimento e il serraggio.

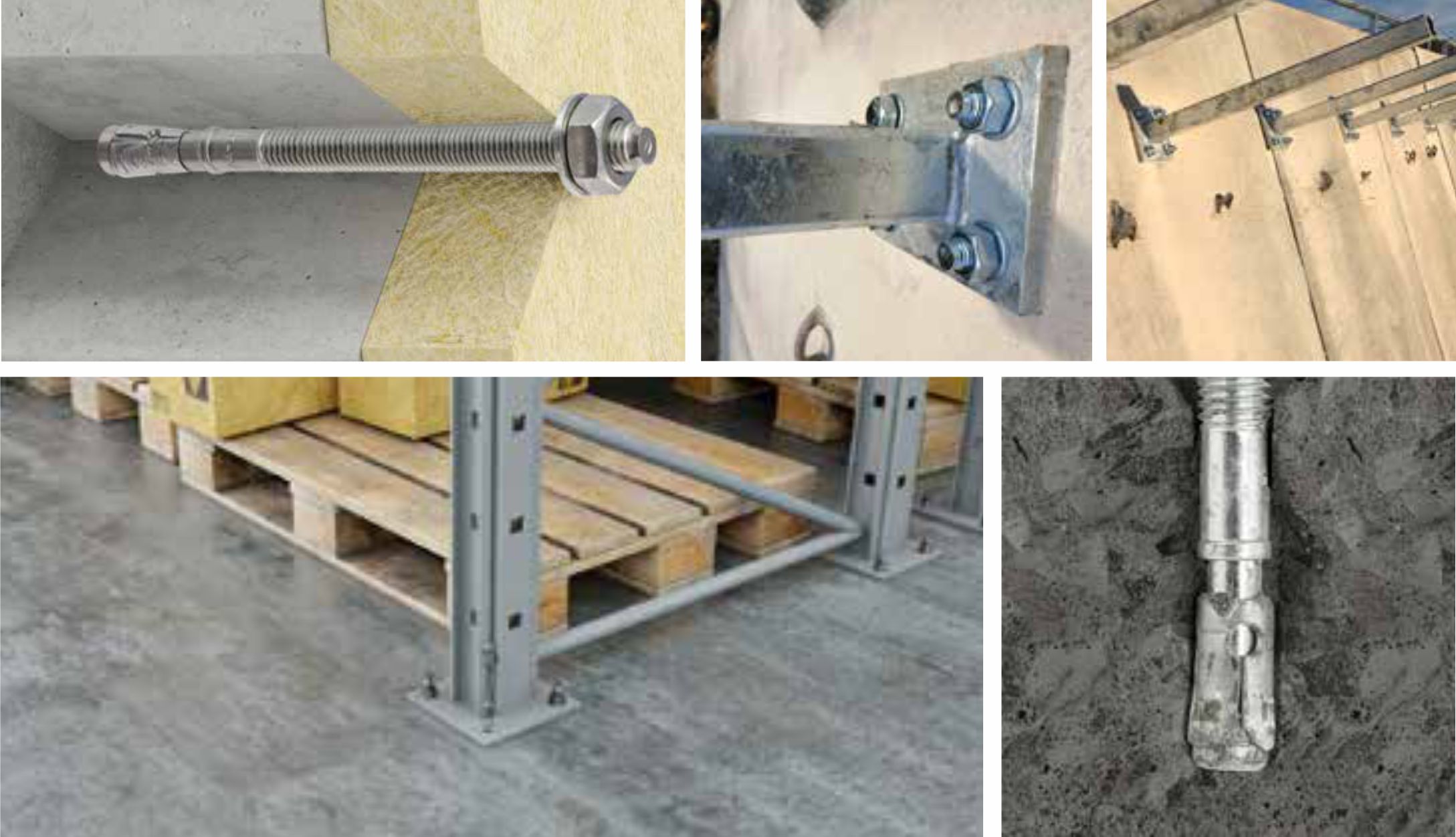

Esempio di substrato e applicazione

A. Calcestruzzo standard, non armato e non fessurato, classe C20/25 ÷ C50/60

• Carichi statici e quasi-statici,
• Ancoraggi con requisiti di resistenza al fuoco,
• Installazione di macchine e dispositivi,
• Installazione di barriere,
• Installazione di corrimano,
• Installazione di balaustre interne edifici,
• installazione di accessori in acciaio ed elementi decorativi,
• installazione di strutture metalliche leggere e medie all'interno di edifici.

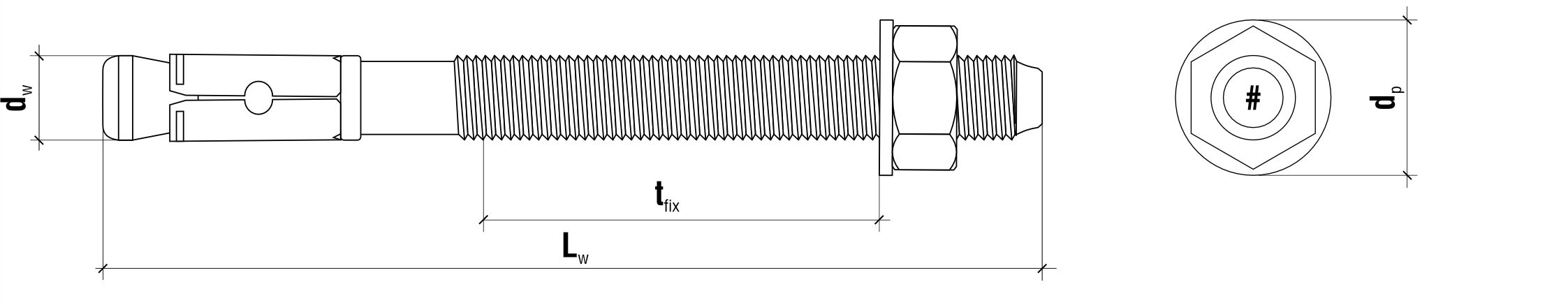

Specifiche del prodotto

• [dw] Diametro dell'ancoraggio: Ø 16,0 mm
• [Lw] Lunghezza dell'ancoraggio: 125 mm
• [Tfix] Max. Lunghezza utilizzabile: 5/25 mm
• Misura chiave: SW-24
• [dp] Diametro esterno della rondella: 23,8 mm
• Filettatura: M16
• Quantità per confezione: 25 pz.
• Materiale: Acciaio zincato

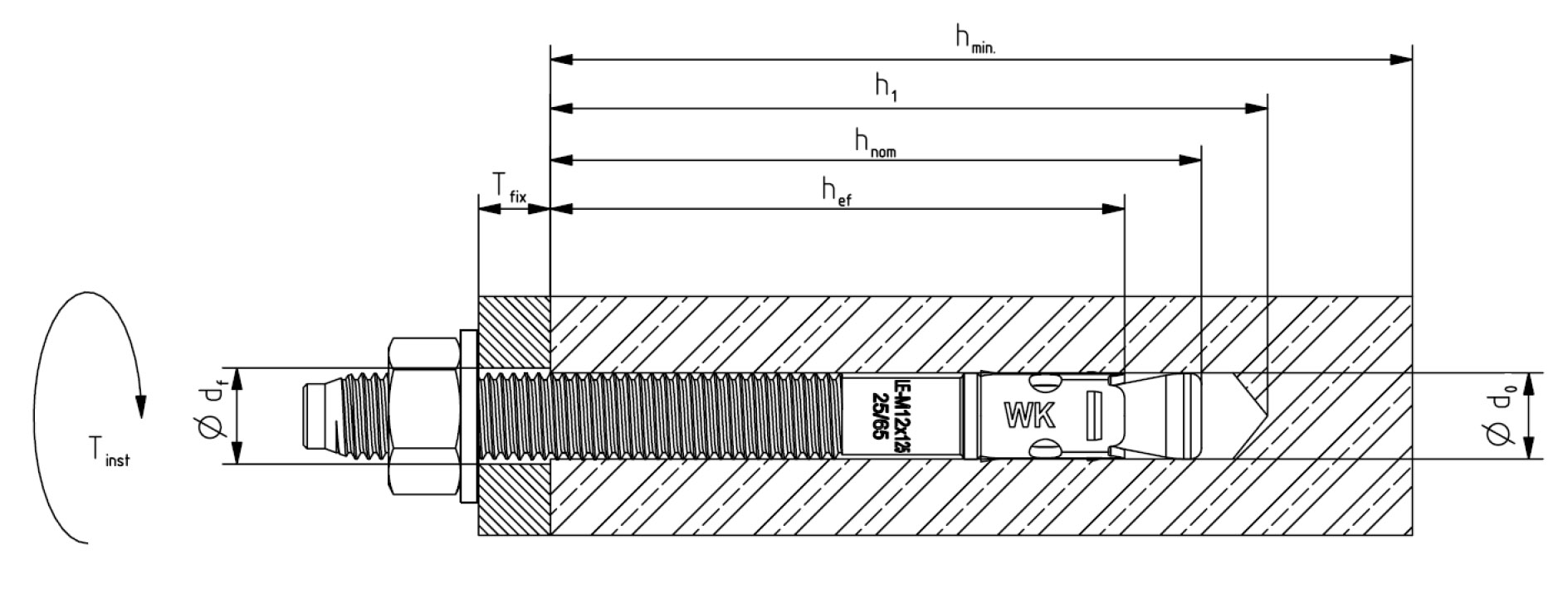

Ancoraggio installato

• Diametro di foratura [fino a]: 16 mm
• Diametro del foro nell'elemento montato [df] ≤ 18 mm
• Coppia di serraggio [Tinst]: 100 Nm
• Spessore massimo dell'elemento fisso [Tfix]: 5/25 mm
• Profondità di ancoraggio effettiva [hef]: 85 mm
• Spessore minimo del substrato [hmin]: 170 mm

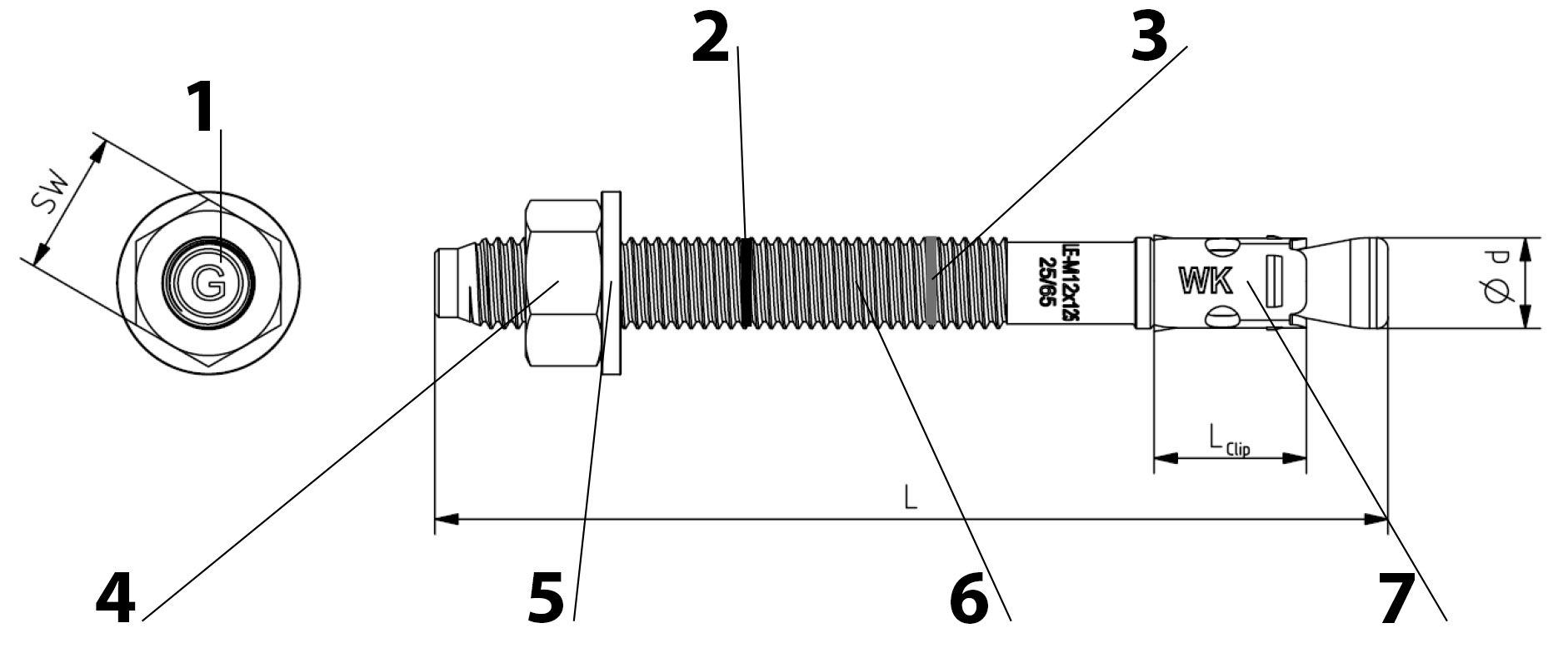

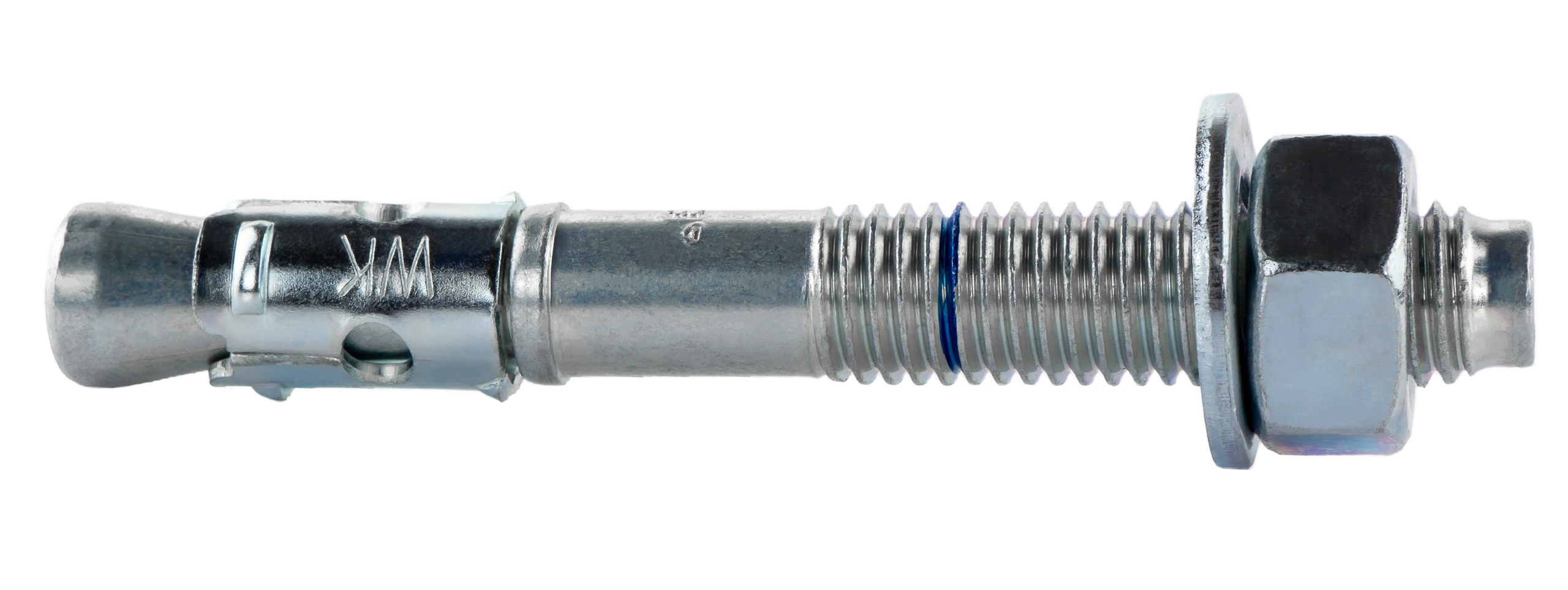

Elementi di ancoraggio

1. Marcatura sulla testa,
2. Profondità di inserimento standard,
3. Profondità di inserimento ridotta,
4. Dado,
5. Rondella,
6. Perno di ancoraggio,
7. Manicotto di espansione.

L'ancoraggio meccanico LE-ZN è costituito da un perno filettato con cono di espansione, una fascia di espansione, un dado esagonale e una rondella. È realizzato in acciaio a basso tenore di carbonio ed è zincato per la protezione dalla corrosione. Il fissaggio avviene serrando il dado con la coppia appropriata, il che provoca lo spostamento della fascia di espansione e crea un ancoraggio permanente nel terreno.

Certificati

• Certificato europeo ETA-20/0640 - una garanzia di altissima qualità
• Offriamo ancoraggi di altissima qualità che possono essere utilizzati in sicurezza nelle costruzioni. Facciamo tutto il possibile per garantire che i prodotti consegnati ai nostri appaltatori siano sicuri e adatti a compiti specifici.

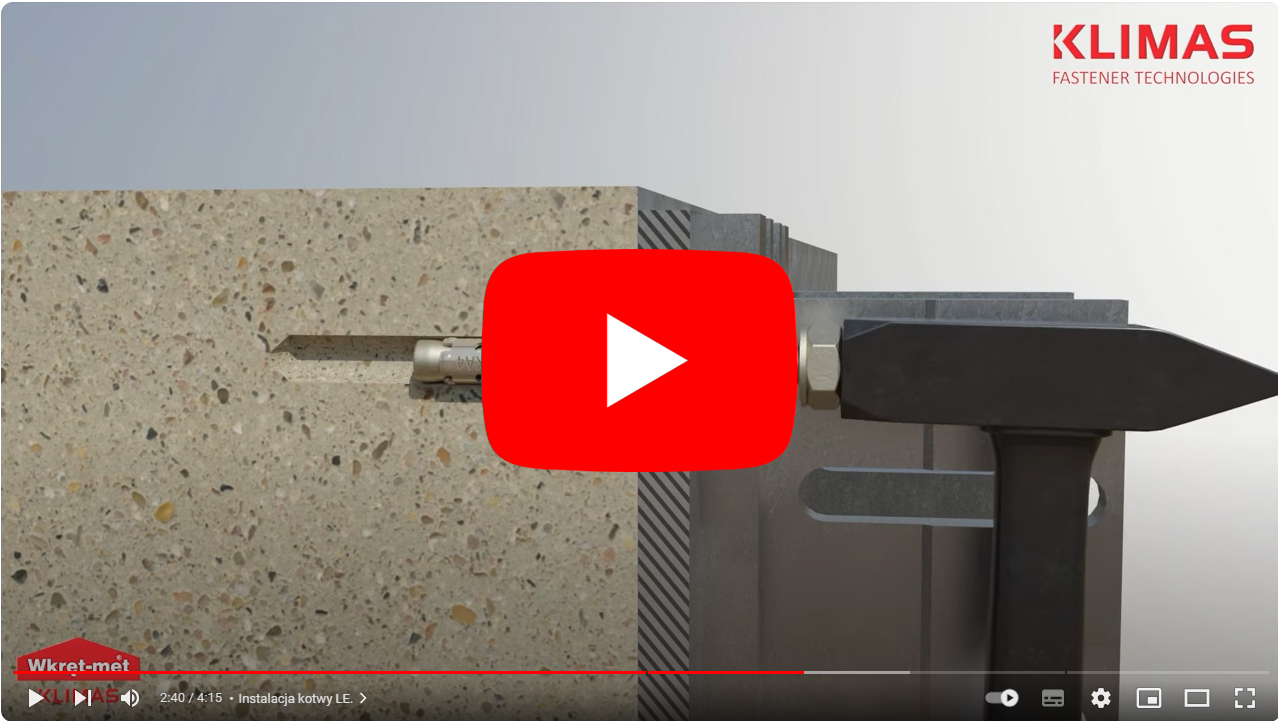

Video del prodotto

(copia il link e incollalo nella finestra del browser)

https://youtu.be/4h0i9oVf-6g

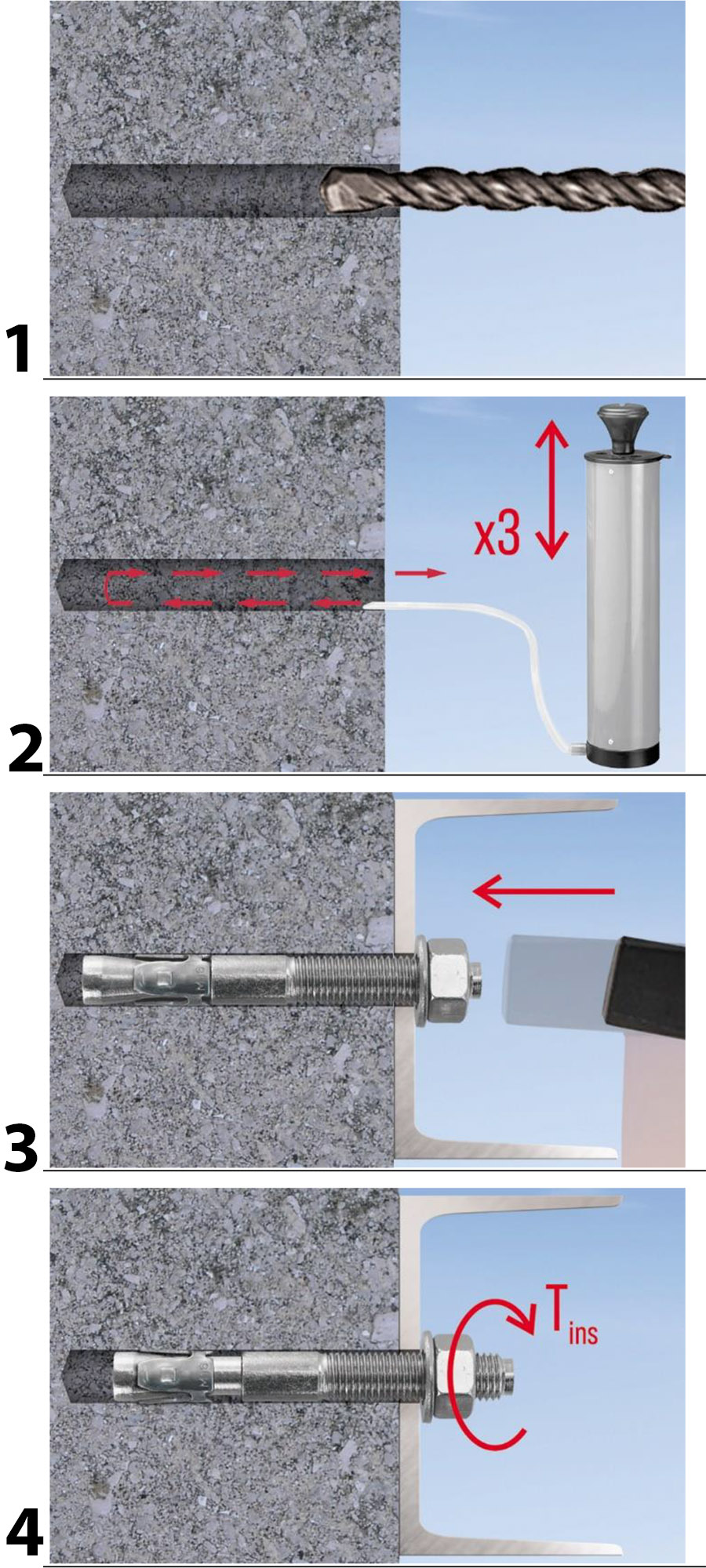

Metodo di installazione

1. Praticare un foro del diametro e della profondità richiesti, perpendicolare al substrato.
2. Pulire il foro da polvere e sporco (utilizzare una pompa o altro metodo).
3. Inserire l'ancoraggio nel foro con leggeri colpi di martello fino a raggiungere la profondità di ancoraggio richiesta.
4. Serrare il dado alla coppia di serraggio appropriata (Tinst) utilizzando una chiave dinamometrica. Una volta serrata, la vite preme sulla clip di espansione, che a sua volta preme contro le pareti del foro praticato. Assicurarsi che, dopo l'espansione dell'ancoraggio, la rondella sotto il dado sia premuta contro l'elemento fissato.

Durante l'installazione, tenere presente quanto segue:

• Gli ancoraggi devono essere installati in modo da non danneggiare l'armatura nel substrato,
• La profondità del foro di perforazione deve essere almeno 10 mm maggiore della profondità di ancoraggio del connettore: ciò consentirà la corretta installazione dell'ancoraggio meccanico nel foro,
• Il foro di perforazione deve essere pulito, almeno con una doppia passata della punta del trapano per rimuovere la polvere di perforazione. I fori praticati verticalmente verso il basso richiedono una perforazione più profonda o la rimozione della polvere di perforazione accumulata.

Ancoraggi climatici: la scelta più comune dei professionisti

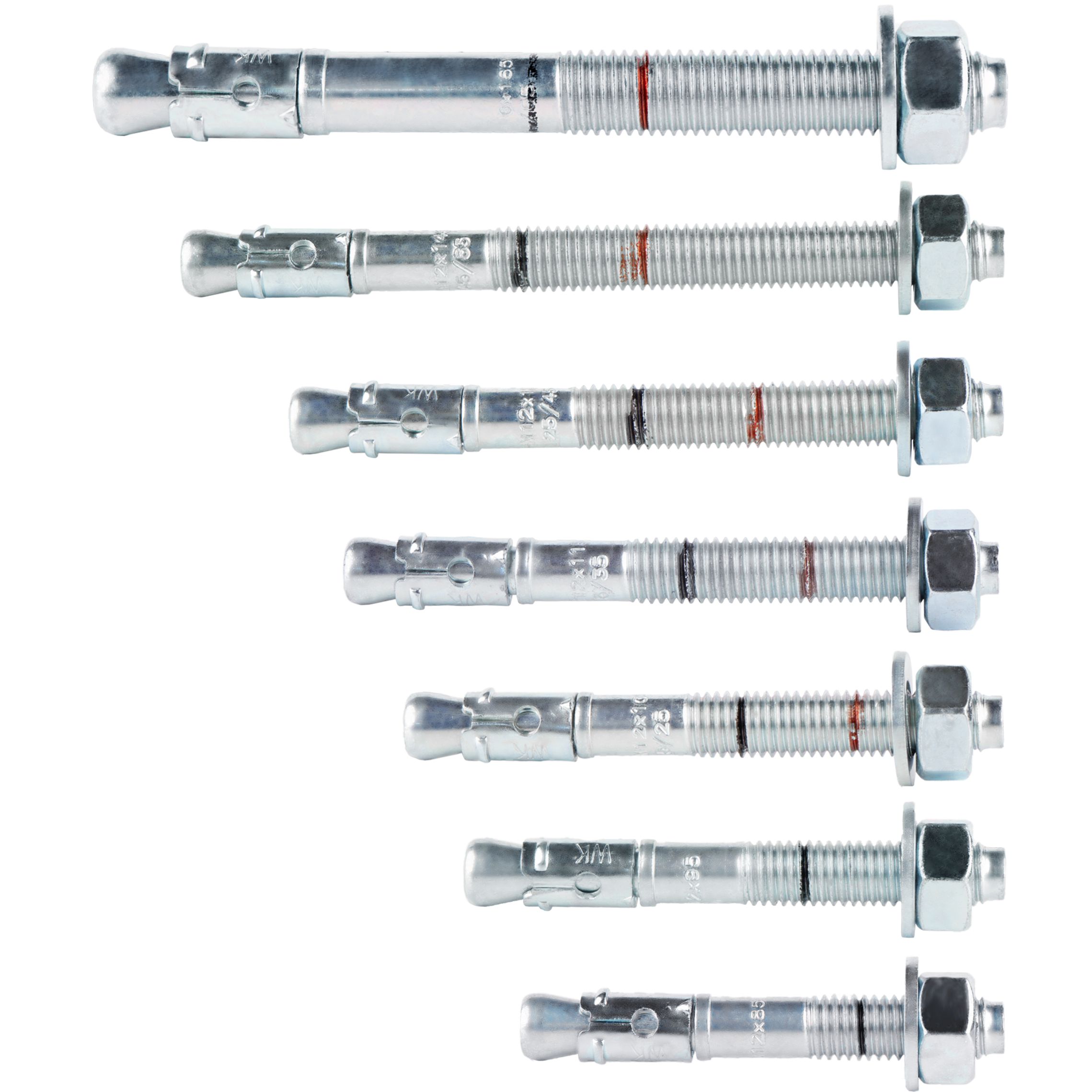

Troverete una gamma completa di misure di ancoraggio nelle nostre altre aste.

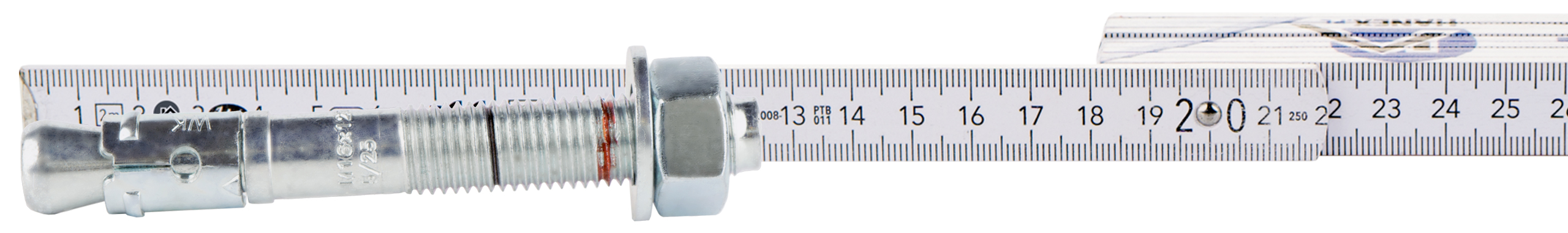

*Il metro a nastro nella foto non fa parte del set (viene utilizzato solo per visualizzare le dimensioni dell'ancoraggio)
