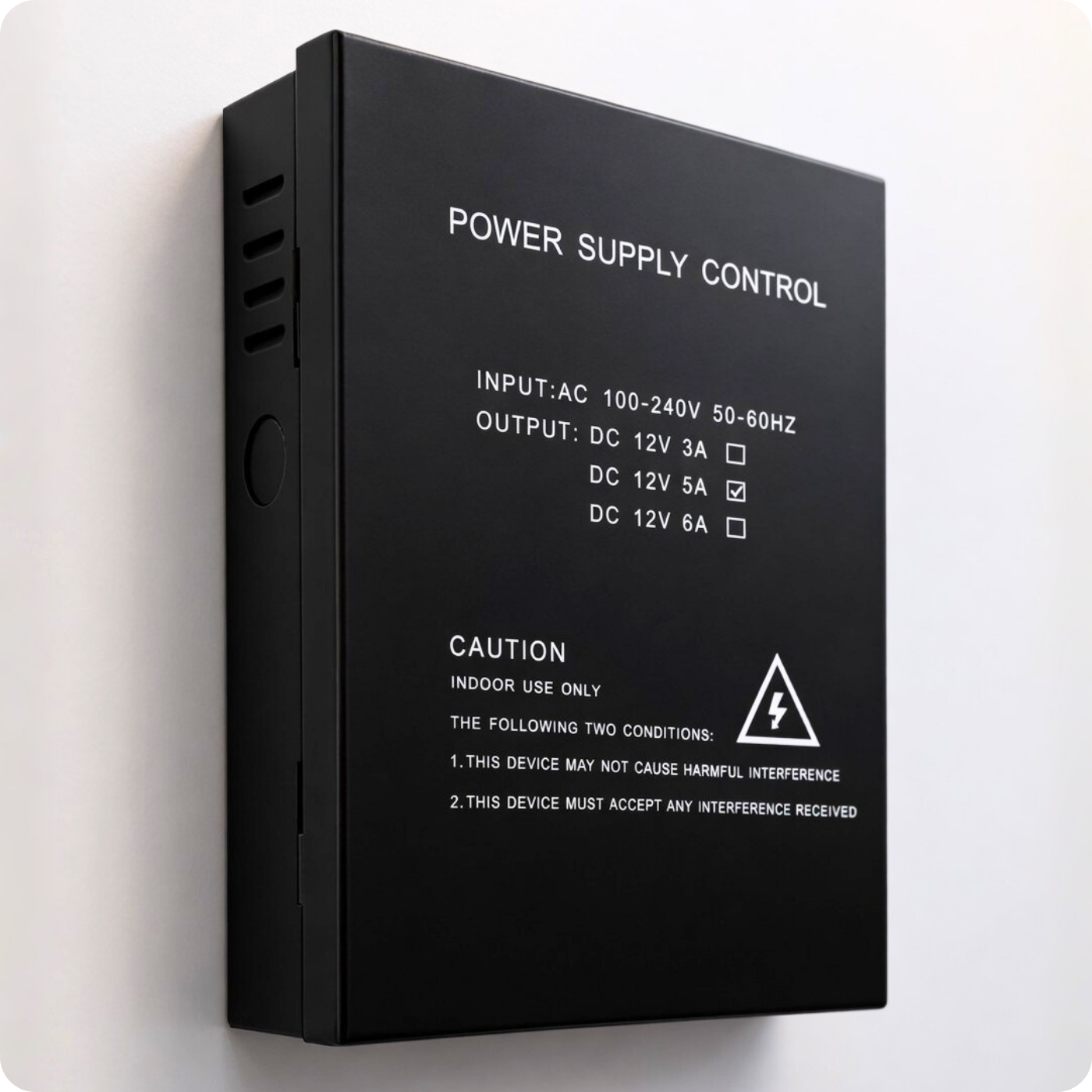

Alimentatore PS-902 DC 12V 5A

La scatola di alimentazione di Spreest è una soluzione progettata per i sistemi di controllo accessi. Fornisce un'alimentazione stabile e sicura per i dispositivi, oltre a fungere da punto centrale per l'impianto elettrico.

Inoltre, consente di collegare un'alimentazione di emergenza, in modo che il sistema possa funzionare anche in caso di interruzione di corrente.

Grazie alla sua uscita da 5 A, è possibile collegare più dispositivi, consentendo di far funzionare, ad esempio, due sistemi di controllo accessi contemporaneamente.

Il dispositivo è perfetto per case, uffici, edifici commerciali e altre strutture.

Caratteristiche principali

1. Possibilità di collegare un'alimentazione di emergenza (UPS / batteria) – Consente di mantenere il funzionamento del sistema di controllo accessi in caso di interruzione di corrente.

2. Supporto per più dispositivi contemporaneamente – Ad esempio, due sistemi di controllo accessi, serrature elettriche, pulsanti di uscita o controller, grazie alla capacità di 5A.

3. Uscite NC / NO – Compatibilità con vari tipi di serrature elettriche.

4. Tempo di ritardo regolabile – Flessibilità nelle impostazioni del tempo di blocco da 0 a 15 secondi.

5. Protezioni elettriche – Protezione contro sovraccarichi e cortocircuiti.

6. Supporto per vari dispositivi– Supporta serrature elettromagnetiche, controller di accesso, pulsanti di uscita e campanelli.

7. Costruzione solida– Realizzato con materiali durevoli, garantisce un utilizzo a lungo termine.

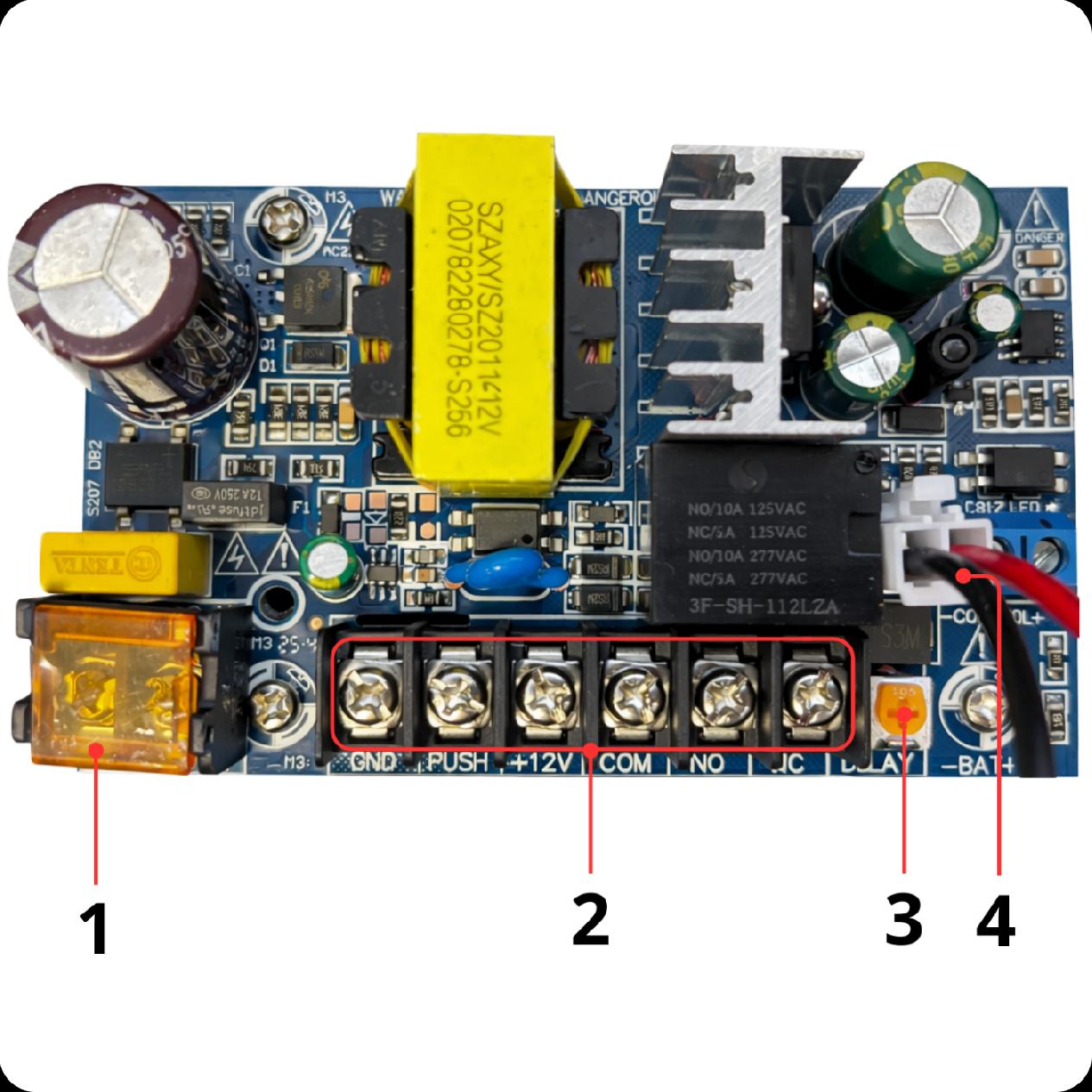

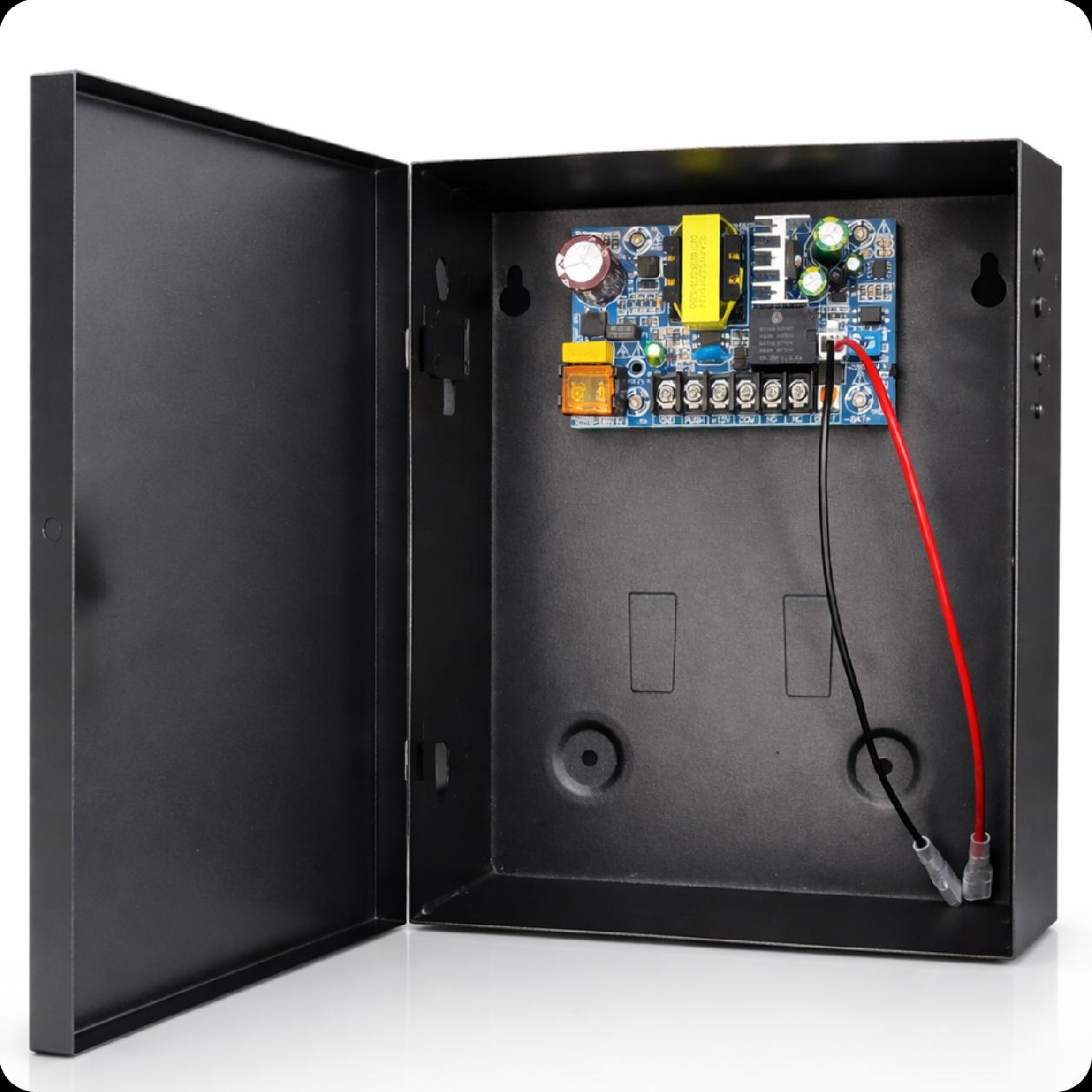

Componenti del controller

1. Alimentazione:

• L: Ingresso fase di alimentazione. Collegare il filo di fase di alimentazione (CA 100-240 V) a questo connettore.
• N: Ingresso neutro di alimentazione. Collegare il filo neutro di alimentazione (CA 100-240 V) a questo connettore.

2. Collegamenti:

• GND – Massa
• PUSH – Ingresso pulsante di controllo
• +12V – Alimentazione 12V
• COM – Contatto comune del relè
• NO – Contatto del relè normalmente aperto
• NC – Contatto del relè normalmente chiuso

3. Manopola di regolazione del tempo di ritardo: Consente di impostare il tempo per cui la serratura rimarrà aperta dopo l'attivazione, nell'intervallo da 0 a 15 secondi.

4. Alimentazione di emergenza:

Connettore per il collegamento di una batteria di backup (solitamente 12 V CC).

• (BAT+) – terminale positivo della batteria
• (BAT−) – terminale negativo della batteria

La batteria garantisce il funzionamento del controller in caso di interruzione della corrente di rete (CA).

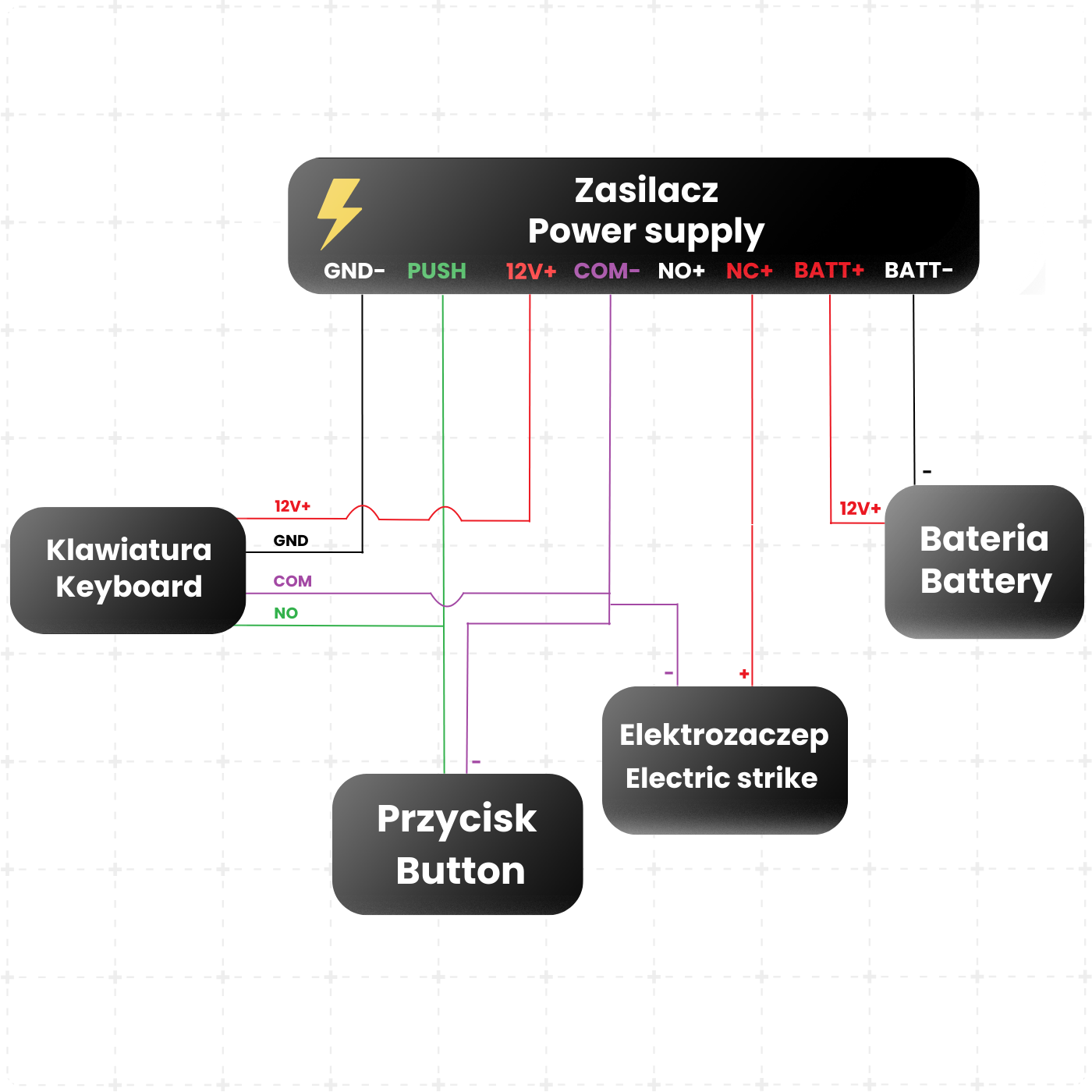

Esempio di schema di collegamento dell'alimentatore

1. Collegamento dell'alimentatore ai dispositivi

L'uscita +12V (cavo rosso) dell'alimentatore viene utilizzata per alimentare i dispositivi del sistema di controllo accessi, come una tastiera a codice o un lettore RFID.

Il terminale GND (cavo nero) costituisce la massa comune dell'impianto. I cavi +12V e GND devono essere collegati agli ingressi di alimentazione appropriati del dispositivo di controllo.

2. Collegamento della serratura elettrica

La serratura elettrica è collegata ai terminali +12V (cavo rosso) e NO o NC (cavo nero), a seconda del tipo di serratura.

Dopo l'autorizzazione all'accesso, i contatti del relè (NO/COM o NC/COM) vengono cortocircuitati, alimentando la serratura elettrica e aprendo la porta.

3. Collegamento del pulsante di uscita

Il pulsante di uscita deve essere collegato ai terminali PUSH (cavo verde) e COM (cavo viola).

Quando il pulsante viene premuto, il terminale PUSH viene cortocircuitato a massa, sbloccando immediatamente la porta.

4. Collegamento della tastiera/controller di accesso

La tastiera deve essere collegata ai terminali:

• +12V (cavo rosso)
• GND (cavo nero)
• COM (cavo viola)
• NO (cavo verde)

Dopo la corretta autorizzazione dell'utente (codice/scheda), il relè si attiva e la porta si apre.

5. Modalità di funzionamento del relè (NO / NC)

L'alimentatore ha uscite NO (Normalmente Aperto) e NC (Normalmente Chiuso):

• NO – La tensione appare solo dopo un cortocircuito sul contatto PUSH (il più comunemente usato)
• NC – La tensione scompare solo dopo un cortocircuito sul contatto PUSH
• (sistemi di sicurezza)

6. Collegamento della batteria (alimentazione di emergenza)

Una batteria da 12 V può essere collegata ai terminali BATT+ (cavo rosso) e BATT- (cavo nero).

La batteria garantisce il funzionamento del sistema in caso di interruzione della corrente di rete.

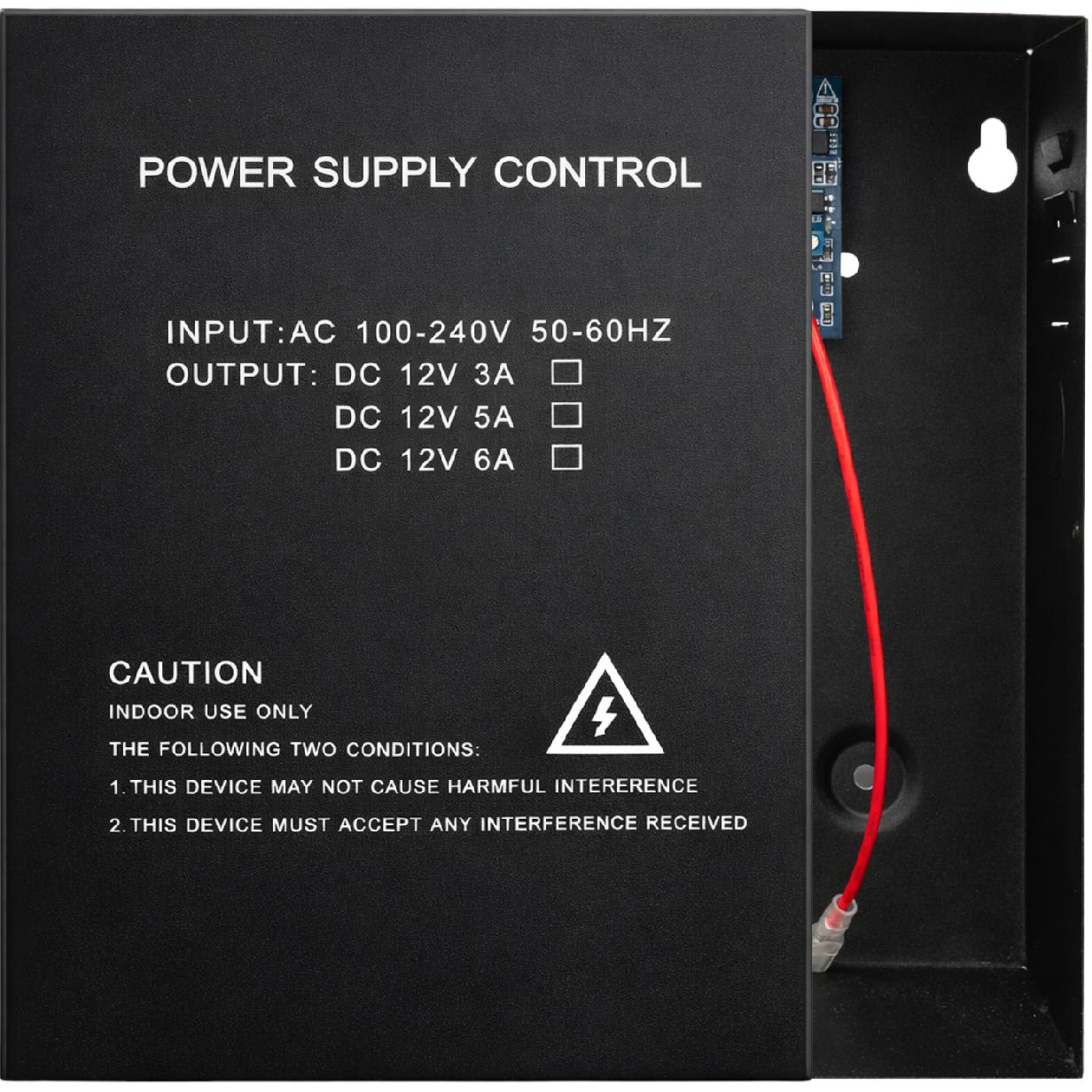

Specifiche tecniche

• Tensione di ingresso: AC100V-AC240V / 50-60HZ
• Tensione di uscita: DC12V
• Corrente istantanea: 5A
• Corrente continua: 3.5A
• Temperatura di esercizio: -20℃ ~ +60℃
• Umidità di lavoro: ≤ 90%
• Tempo di ritardo: 0~15 secondi (regolabile)

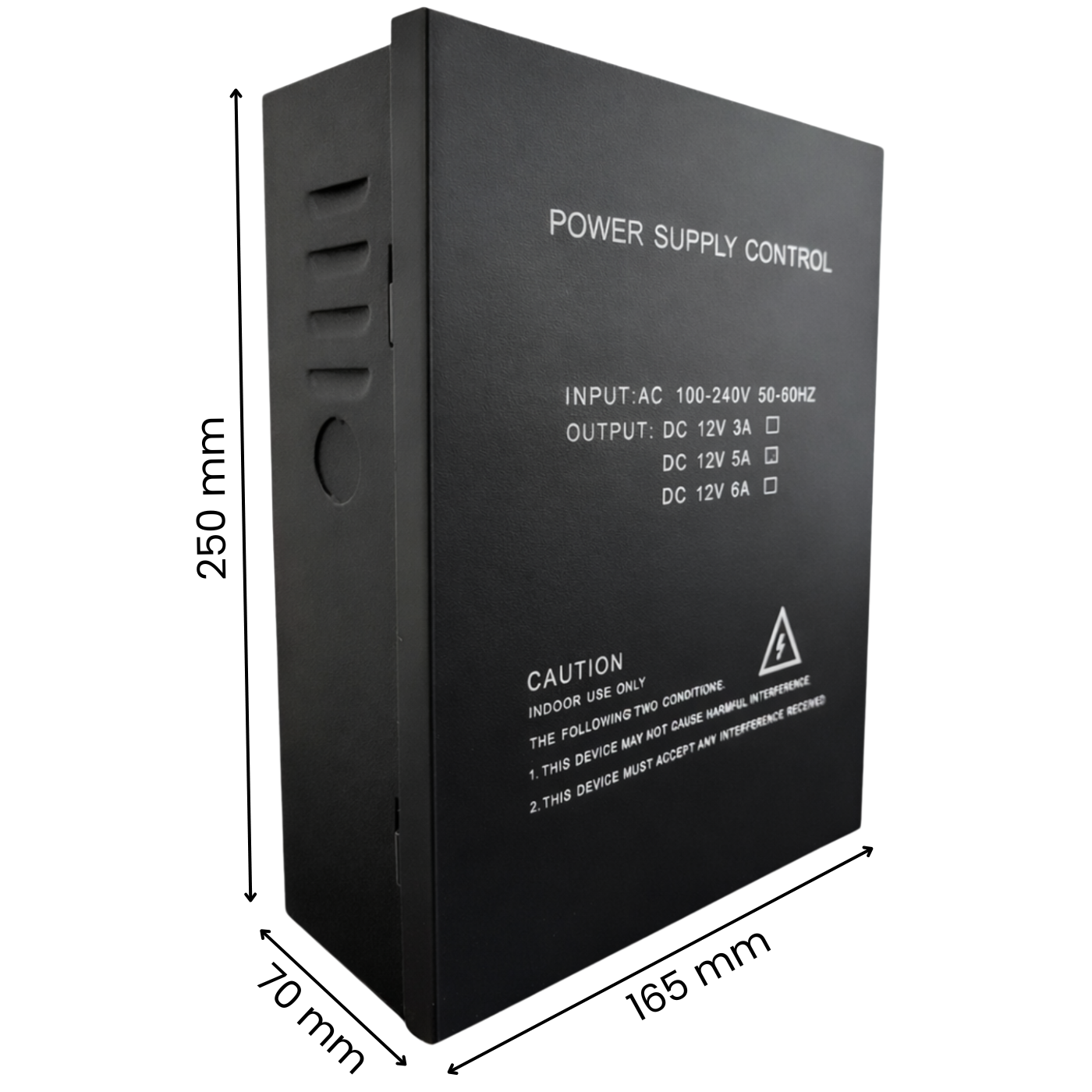

• Dimensioni: 165 x 70 x 250 mm

Il set include

• 1x Scatola di alimentazione PS-902 DC 12V 5A
• 1x Manuale utente
