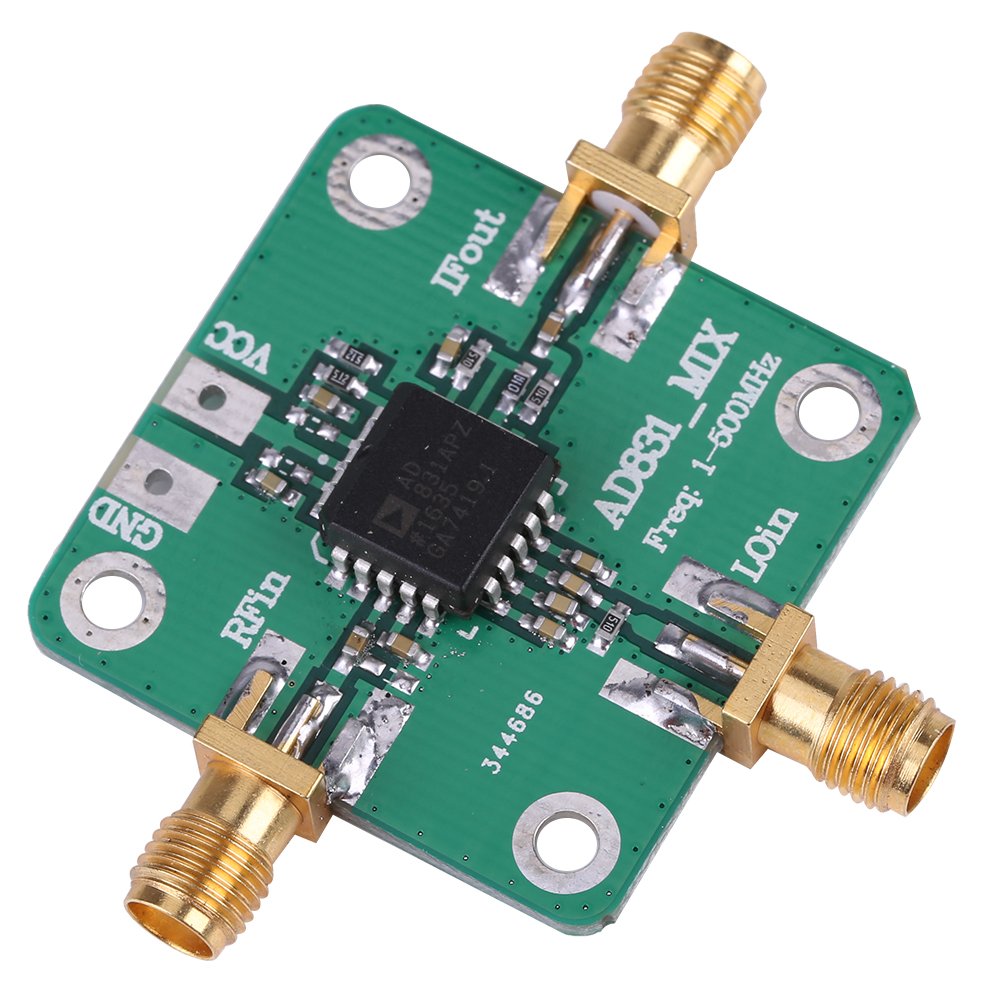

AD831, mixer ad alta frequenza, modulo convertitore di radiofrequenza RF a chip singolo da 0,1-500 MHz, mixer di radiofrequenza.

L'AD831 è un mixer a chip singolo a bassa distorsione e ampia gamma, adattato alla frequenza RF-IF dei ricevitori HF e VHF, un secondo mixer in una stazione base DMR, conversione in banda base CC, modulazione e demodulazione in quadratura e imaging a ultrasuoni, frequenza sh.
L'AD831 è un mixer a chip singolo a bassa distorsione e ampia gamma, adattato alla frequenza RF-IF dei ricevitori HF e VHF, un secondo mixer in una stazione base DMR, conversione in banda base CC, modulazione e demodulazione in quadratura e imaging a ultrasuoni, frequenza sh.
L'AD831 offre un punto di intercetta di intermodulazione di terzo ordine +24 dBm, raggiungendo una potenza LO di -10 dBm, senza la necessità di un driver LO ad alta potenza.
Non ci sono problemi di schermatura e isolamento corrispondente, quindi, rispetto al mixer passivo per migliorare le prestazioni del sistema, ridurre il costo del sistema
Il mixer è progettato come un'unica alimentazione, RF, IF e Porte LO con condensatore di isolamento CC, facile da usare
L'amplificatore ha basse caratteristiche di offset CC, quindi può essere utilizzato nella conversione di frequenza in banda base CC e nella demodulazione di ampiezza in quadratura
mixer di frequenza convertitore di frequenza 380 V scheda mixer RF ad alta frequenza mixer RF a radiofrequenza 0,1-500 MHz Modulo convertitore di radiofrequenza a chip singolo chip mixer di radiofrequenza AD831

Caratteristiche:

L'AD831 ha fornito un punto di intercetta di intermodulazione di terzo ordine di +24 dBm, ottenendo una potenza LO di -10 dBm, senza la necessità di un dimmer LO ad alta potenza. Non ci sono problemi di schermatura e isolamento corrispondenti; pertanto, rispetto a un mixer passivo, migliora le prestazioni del sistema e riduce il costo del sistema. Il mixer è progettato come un singolo alimentatore con porte RF, IF e LO e un condensatore di isolamento CC, che lo rende facile da usare. La frequenza operativa degli ingressi RF e LO può raggiungere 500 MHz. L'uscita IF è un'uscita di tensione sbilanciata con una larghezza di banda di 250 MHz. Un singolo resistore collegato tra i pin OUT e FB viene utilizzato per regolare il guadagno. L'amplificatore presenta basse caratteristiche di offset CC, pertanto può essere utilizzato nella conversione di frequenza in banda base CC e nella demodulazione di ampiezza in quadratura. Quando l'amplificatore di uscita e l'impedenza di sorgente del mixer sono ottimali, la figura di rumore SSB del mixer è di 10,3 dB a 70 MHz. A differenza di un mixer passivo, non vi è alcuna perdita di inserzione, non è necessario un dispositivo duplex esterno e non è richiesta alcuna terminazione passiva per l'AD831.

Specifiche:

Ingresso RF: 0,1-500 MHz
Ingresso RF: +10 dBm (punto di compressione a 1 dB)
Ingresso oscillatore locale: 0,1-500 MHz
Ingresso oscillatore locale
