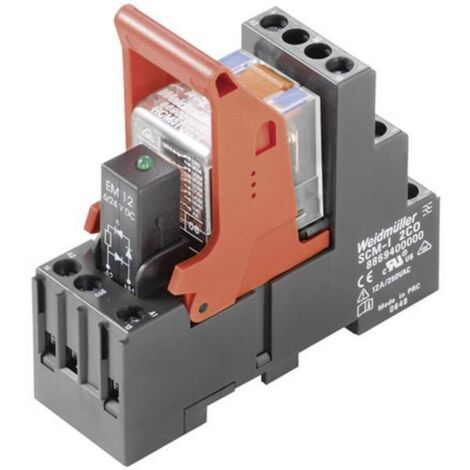

Accoppiatore relè RIDERSERIES Weidmüller RCMKIT-I 24VDC 2CO LD N/A 10 A

Prodotto esaurito

Informazioni sul prodotto

Descrizione

Dettagli tecnici

Aria/distanza di dispersione (bobina/contatti)

4 mm

Caratteristiche relè

con tasto di prova

Collegamento (Componenti)

Morsetto a vite

Colore

Nero

Corrente di commut. max.

12 A

Dimensione del prodotto, larghezza

27.2 mm

Dimensione del prodotto, lunghezza

78.3 mm

Dimensioni prodotto Altezza

77 mm

Durata (meccanica)

20 x 10 6 circuiti

Materiale di contatto

AgNi 90/10

Peso

89.35 g

Potenza di commutazione (max)

3000 VA, 288 W

Resistenza (bobina)

777 Ω

Temperatura (max.)

70 °C

Temperatura (min.)

-40 °C

Tens.comm.max

400 V/AC

Tensione di innesco (max.)

18 V/DC

Tensione nom.

24 V/DC

Tipo contatto

2 scambi

Tipo di protezione

IP20

Ulteriori dati tecnici

Indicatore di stato

LED verde Ritardo di accensione

≤ 15 ms. Ritardo di spegnimento

≤ 10 ms. min. Potenza di commutazione

1 mA a 24 V, 10 mA a 12 V, 100 mA a 5 V. Max. Frequenza di commutazione con carico nominale

0,1 Hz Guida portante TS 35 Tasto di prova

Sì (bloccabile) Indicatore meccanico della posizione di commutazione

Sì Categoria di sovratensione III Grado di inquinamento

2 Gruppo materiale isolante

IIIa Tensione d'ingresso - uscita

2,5 KVeff / 1 min. Lunghezza spellatura collegamento di dimensionamento

8 mm Campo di serraggio, collegamento di dimensionamento

2,5 mm² Campo di serraggio, min.

1 mm² Campo di serraggio, max.

2,5 mm² Sezione di collegamento conduttore, a un filo, min.

1 mm² Sezione di collegamento conduttore, a un filo, max.

2,5 mm² Sezione di collegamento conduttore, a filo sottile, min.

1 mm² Sezione di collegamento conduttore, a filo sottile, max.

2,5 mm² Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, min.

1 mm² Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, max. 2,5 mm² Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), min.

1 mm² Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), max. 2,5 mm² Dimensione lama

PZ1

Indicatore di stato: LED verde
Ritardo di accensione: ≤ 15 ms.
Ritardo di spegnimento: ≤ 10 ms.
min. Potenza di commutazione: 1 mA a 24 V, 10 mA a 12 V, 100 mA a 5 V.
Max. Frequenza di commutazione con carico nominale: 0,1 Hz
Guida portante TS 35
Tasto di prova: Sì (bloccabile)
Indicatore meccanico della posizione di commutazione: Sì
Categoria di sovratensione III
Grado di inquinamento: 2
Gruppo materiale isolante: IIIa
Tensione d'ingresso - uscita: 2,5 KVeff / 1 min.
Lunghezza spellatura collegamento di dimensionamento: 8 mm
Campo di serraggio, collegamento di dimensionamento: 2,5 mm²
Campo di serraggio, min.: 1 mm²
Campo di serraggio, max.: 2,5 mm²
Sezione di collegamento conduttore, a un filo, min.: 1 mm²
Sezione di collegamento conduttore, a un filo, max.: 2,5 mm²
Sezione di collegamento conduttore, a filo sottile, min.: 1 mm²
Sezione di collegamento conduttore, a filo sottile, max.: 2,5 mm²
Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, min.: 1 mm²
Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, max. 2,5 mm²
Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), min.: 1 mm²
Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), max. 2,5 mm²
Dimensione lama: PZ1

Accoppiatore relè RIDERSERIES con relè industriale RCM

I relè industriali sono stati sviluppati per essere utilizzati in applicazioni industriali e sono equipaggiati con collegamento a vite. Ulteriori vantaggi sono rappresentati dal pinning industriale, dai diodi di libera circolazione e dall'indicatore di stato a LED.

Incluso nella consegna

Attacco relè per guida DIN
Unità di segnalazione LED
Staffa di sostegno
Relè innestabile
Marcatore.
