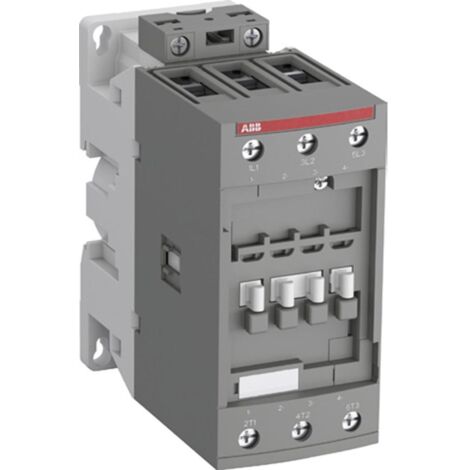

AF40-30-00-13 CONT 3P 40A 100-250V AC/DC - ABB AF40/30/00/13 - ABB AF40/30/00/13

Tecnico Numero di contatti principali NO : 3 Numero di contatti principali NC : 0 Numero di contatti ausiliari NO : 0 Numero di contatti ausiliari NC : 0 Numero di poli : 3P Norme e standard : IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1 : 22, CSA C22.2 No. 60947-4-1 : 22 Tensione : Circuito principale 690 V Frequenza nominale (f) : Circuito di comando 50 / 60 Hz, Circuito principale 50 / 60 Hz Corrente termica convenzionale all'aria aperta (Ith) : secondo IEC 60947-4-1, Contattori aperti Θ = 40 °C 105 A Corrente nominale di utilizzo AC-1 (Ie) : (690 V) 40 °C 70 A, (690 V) 60 °C 60 A, (690 V) 70 °C 50 A Corrente nominale di utilizzo AC-3 (Ie) : (415 V) 60 °C 40 A, (440 V) 60 °C 40 A, (500 V) 60 °C 35 A, (690 V) 60 °C 25 A, (380 / 400 V) 60 °C 40 A, (220 / 230 / 240 V) 60 °C 40 A Corrente nominale di utilizzo DC-1 (Ie) : (110 V) 2 poli in serie, 40 °C 70 A, (220 V) 3 poli in serie, 40 °C 70 A Corrente nominale di utilizzo DC-3 (Ie) : (110 V) 2 poli in serie, 40 °C 70 A, (220 V) 3 poli in serie, 40 °C 70 A Corrente nominale di utilizzo DC-5 (Ie) : (110 V) 2 poli in serie, 40 °C 70 A, (220 V) 3 poli in serie, 40 °C 70 A Potenza nominale di utilizzo AC-3 (Pe) : (400 V) 18.5 kW, (415 V) 22 kW, (440 V) 22 kW, (500 V) 22 kW, (690 V) 22 kW, (380 / 400 V) 18.5 kW, (220 / 230 / 240 V) 11 kW Potenza nominale di utilizzo AC-3e (Pe) : (415 V) 22 kW, (440 V) 22 kW, (500 V) 22 kW, (690 V) 22 kW, (380 / 400 V) 18.5 kW, (220 / 230 / 240 V) 11 kW Corrente di breve durata ammessa (Icw) : a 40 °C temperatura ambiente, in aria libera, da stato freddo 10 s 600 A, 1 min 250 A, 1 s 1000 A, 30 s 350 A Capacità massima di interruzione : cos φ=0.45 (cos φ=0.35 per Ie > 100 A) a 440 V 950 A, a 690 V 600 A Tensione nominale d'isolamento (Ui) : secondo IEC 60947-4-1 690 V Tensione nominale d'impulso (Uimp) : 6 kV Frequenza massima di commutazione elettrica : (AC-1) 600 cicli/ora, (AC-2 / AC-4) 150 cicli/ora, (AC-3) 1200 cicli/ora Frequenza massima di commutazione meccanica : 3600 cicli/ora Tensione nominale del circuito di comando (Uc) : 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Funzionamento in DC 100 ... 250 V Consumo bobina : Valore medio di mantenimento 50 / 60 Hz 4 V·A, Valore medio di mantenimento DC 2 W Perdita di potenza : in condizioni nominali AC-1 per polo 3 W, in condizioni nominali AC-3 per polo 1 W Tempo di funzionamento nominale : Tra lo spegnimento della bobina e la chiusura del contatto NC 19 ... 105 ms, Tra l'alimentazione della bobina e la chiusura del contatto NO 42 ... 100 ms Montaggio su guida DIN : TH35-15 (35 x 15 mm) secondo IEC 60715 Montaggio con viti (non fornite) : 2 x viti M4 o 2 x M6 posizionate in diagonale Capacità di connessione circuito principale : Flessibile con puntalino 1/2x 4 ... 35 mm² Capacità di connessione circuito di comando : Flessibile con puntalino 1/2x 0.75 ... 2.5 mm² Lunghezza di spelatura : Circuito di comando 10 mm, Circuito principale 16 mm Indice di protezione : secondo IEC 60529, IEC 60947-1, EN 60529 Terminali bobina IP20, Terminali principali IP10 Cacciavite consigliato : Pozidriv PZ Coppia di serraggio : Circuito di comando 1.2 N·m, Circuito principale 4 N·m Tipo di terminale : Terminali a vite Tipo di prodotto : Contattore modulare
