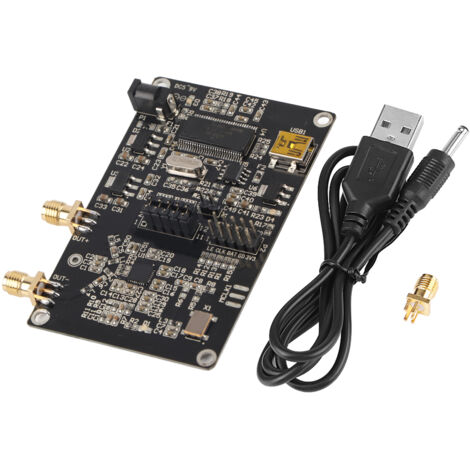

Scheda di sviluppo ADF4351 per sintetizzatore di frequenza della sorgente del segnale RF 35 MHz - 4,4 GHz

Caratteristiche: Questa scheda di sviluppo della sorgente di segnale ADF4351 ha un circuito stampato ben progettato. È controllabile tramite il software ufficiale. Tutti i pin di controllo sono accessibili per un facile utilizzo. È dotata di un oscillatore a cristallo attivo da 25 MHz di default, ±50 ppm. Sono forniti lo schema elettrico in formato PDF e il programma di test STM32. I pin di controllo e di blocco dello stato, collegati tramite un cavo a tre fili, abilitano tutte le funzioni, inclusi lo sweep di frequenza e il salto di frequenza a passi di 1 kHz (0,1 kHz per le frequenze più basse), a seconda della frequenza del cristallo. L'interfaccia di controllo del microcontrollore a chip singolo facilita il controllo indipendente. Questa scheda è compatibile anche con l'ADF5355. Specifiche: Intervallo di frequenza di uscita: ADF4351: 35 MHz - 4,4 GHz; Alimentazione: interfaccia DC002, DC4-9 V (tipicamente 5 V); Segnale di uscita: onda fondamentale 2,2-4,4 GHz (sinusoidale), divisione fondamentale 35 MHz - 2,2 GHz (quadra); Connettore di uscita: SMA femmina; Peso: 36 g; Download del file: http://pan.baidu.com/s/1dE84sGp (password: nlwq); Contenuto della confezione: 1 generatore di segnale, 1 presa SMA, 1 cavo USB. Nota: si prega di notare che i modelli nuovi e vecchi di questo prodotto verranno spediti in modo casuale. Assicurarsi che ciò sia accettabile prima di ordinare.
1. Questa scheda di sviluppo della sorgente di segnale ADF4351 ha un circuito stampato ben progettato. 2. Può essere controllata dal software per computer ufficiale. 3. Tutti i pin di controllo sono accessibili per un facile utilizzo. 4. Oscillatore a cristallo attivo ±50 ppm 25 MHz predefinito. Sono forniti lo schema elettrico in formato PDF e il programma di test STM32. 5. Collegamento del cavo a tre fili per il pin di controllo e il pin di blocco dello stato, che abilita tutte le funzioni, inclusa la scansione di frequenza per punti e il salto di frequenza, in incrementi di 1 kHz (0,1 kHz per le basse frequenze), a seconda della frequenza del cristallo.
