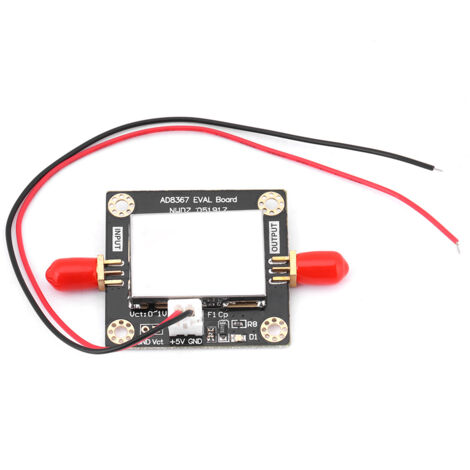

Modulo AD8367 con guadagno variabile VGA 45 dB, elevata linearità e bassa distorsione

Descrizione: L'AD8367, progettato da AD, è un amplificatore IF single-ended a guadagno variabile. Utilizza l'avanzata struttura X-AMP di AD e offre eccellenti capacità di controllo del guadagno. Grazie al suo geofono RFC integrato, è il primo circuito integrato VGA al mondo a consentire l'AGC (controllo automatico del guadagno) a circuito chiuso. Questo circuito integrato integra un amplificatore a guadagno variabile da 45 dB ad alte prestazioni, garantendo un controllo del guadagno lineare e un funzionamento stabile su tutte le basse frequenze fino a 500 MHz. Caratteristiche: Ingresso e uscita single-ended. Impedenza di ingresso: 200 Ω, impedenza di uscita: 50 Ω. Larghezza di banda di -3 dB: 500 MHz. Quando il livello di ingresso è zero, il livello di uscita è pari a metà della tensione di alimentazione ed è regolabile. Selezione del guadagno e controllo di spegnimento. Rilevatore di radice quadrata integrato che consente applicazioni AGC a chip singolo. Caratteristiche del controllo del guadagno lineare in dB. La frequenza operativa può essere estesa a tutte le basse frequenze utilizzando un condensatore esterno. Specifiche del modulo: 1. Singolo alimentatore da 5 V, corrente 30 mA. 2. La modalità AGC è abilitata di default. Per passare alla modalità VGA, è sufficiente invertire il jumper SW1 e applicare una tensione compresa tra 0,05 e 0,95 V. 3. L'impedenza di ingresso e uscita predefinita del modulo è 50 Ω, ma può essere modificata in base alle esigenze. 4. È possibile ottenere una tensione di uscita più elevata regolando la tensione parziale. Contenuto della confezione: 1 modulo AD8367. 1. Ingresso sbilanciato, uscita sbilanciata. 2. Impedenza di ingresso: 200 Ω, impedenza di uscita: 50 Ω. 3. Larghezza di banda -3 dB: 500 MHz. 4. Quando il livello di ingresso è zero, il livello di uscita è pari alla metà della tensione di alimentazione ed è regolabile. 5. Controllo del guadagno e funzione di spegnimento.
