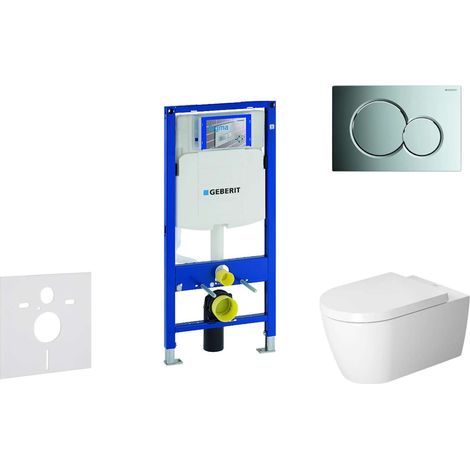

Geberit Duofix - Modulo di installazione per WC sospeso con placca di comando Sigma01, cromo lucido + Duravit ME by Starck, WC e sedile, Rimless, SoftClose 111.300.00.5 NM2

Set di installazione a parete, WC, sedile WC e pulsante di azionamento

Include

• modulo di installazione davanti a parete Geberit Duofix (111.300.00.5) con cassetta ad incasso Sigma 12 cm
• set di smorzamento del rumore (SP 156SET)
• WC sospeso in ceramica Duravit ME by Starck, compreso il sedile WC (45290900A1)
• Rimless scarico senza brida
• DuraFix fissaggio WC nascosto
• Softclose ribaltamento lento e silenzioso
• cerniere in acciaio inox
• pulsante di azionamento ad azione doppia Geberit Sigma01, cromato lucido (115.770.21.5)

Un prodotto di prima classe con funzionamento molto silenzioso. Design flessibile, installazione rapida e semplice.

Questo set completo è disponibile in altre varianti di realizzazione del pulsante di azionamento.

Elemento di montaggio Geberit Duofix per WC sospesi, con cassetta ad incasso Sigma 12 cm

Elemento di montaggio versatile e di rapido utilizzo per tutte le soluzioni nel campo dei processi a secco. Contribuisce inoltre significativamente alla soddisfazione dei requisiti più elevati relativi alla protezione acustica e antincendio. Geberit Duofix è progettato per il montaggio in pareti leggere in cartongesso o per l'installazione davanti a pareti solide. Il montaggio dell'elemento è estremamente veloce, utilizzando solo quattro punti di fissaggio.

Scopo d'uso

• per costruzioni eseguite con processo a secco
• per il montaggio su installazioni davanti al muro parzialmente alte o alte fino al soffitto
• per il montaggio su pareti di installazione alte fino al soffitto
• per il montaggio su pareti di sistema Geberit Duofix parzialmente alte o alte fino al soffitto
• per WC sospesi con dimensioni di collegamento secondo la norma EN 33:2011
• per WC sospesi con scarico fino a 62 cm
• per 1 o 2 volumi di scarico o scarico Start/Stop
• per spessori del pavimento da 0 a 20 cm

Caratteristiche

• telaio autoportante con verniciatura a polvere
• telaio con fori praticati Ø 9 mm per il fissaggio in strutture in legno
• telaio predisposto per i supporti del WC in ceramica con superficie di supporto ridotta
• supporti zincati
• supporti regolabili 0-20 cm
• supporti con trattamento antiscivolo
• piastre di base girevoli
• la profondità della piastra inferiore è adatta al montaggio in profili a U UW 50 e UW 75 e in profili di sistema Geberit Duofix
• gomito di collegamento per il montaggio senza attrezzi in diverse profondità, gamma di regolazione 45 mm
• fissaggio del gomito di collegamento insonorizzato
• cassetta ad incasso con azionamento dalla parte anteriore
• cassetta ad incasso isolata contro la condensa
• in caso di impostazione di fabbrica, è possibile l'immediato scarico supplementare
• interventi di montaggio e riparazione sulla cassetta ad incasso senza attrezzi
• alimentazione dell'acqua posteriore o superiore centrale
• la copertura per il montaggio grezzo del foro di ispezione protegge dall'umidità e dallo sporco
• copertura per il montaggio grezzo del foro di ispezione con possibilità di accorciarla
• dotato di copritubo per il tubo di alimentazione per collegare i WC con scarico Geberit AquaClean
• con possibilità di fissaggio per l'alimentazione elettrica

Dati tecnici

• pressione ad una portata di: 10-1000 kPa
• temperatura massima dell'acqua: 25 °C
• volume di scarico, impostazione di fabbrica: 6 e 3 l
• grande volume di scarico, gamma di impostazioni: 4,5 / 6 / 7,5 l
• piccolo volume di scarico, gamma di impostazioni: 3-4 l
• portata calcolata: 0,11 l/s
• sovrappressione minima per portata calcolata: 50 kPa

La fornitura include

• alimentazione dell'acqua R 1/2'', adatta a MF, con valvola ad angolo integrata e manopola manuale
• la copertura per il montaggio grezzo del foro di ispezione
• 2 tappi protettivi
• set di collegamento per WC, Ø 90 mm
• gomito di collegamento 90° in PE-HD, Ø 90 mm
• passante in PE-HD, Ø 90/110 mm
• 2 barre filettate M12
• materiale di fissaggio

Set antirumore per WC sospesi

• per il montaggio di sanitari con distanza di fissaggio di 18 cm o 23 cm
• interrompe la trasmissione del rumore in WC e bidet
• materiale: polietilene espanso
• 1 inserto di isolamento acustico
• 2 basi

WC sospeso ME by Starck, con scarico profondo e sedile SoftClose

• dimensioni: 370 x 570 mm
• materiale: ceramica per sanitari
• volume di scarico: 4,5 l
• Rimless versione senza brida
• scarico posteriore
• installazione: montaggio a muro
• DuraFix kit per il fissaggio nascosto del WC
• Sedile WC con funzione di ribaltamento lento SoftClose
• rimovibile, con cerniere in acciaio inox
• materiale: plastica, colore bianco alpino

Pulsante di azionamento Sigma01, per 2 volumi di scarico

• per azionamento dello scarico delle cassette ad incasso Geberit Sigma
• azionamento dalla parte anteriore
• barre del pulsante insonorizzate, regolazione rapida senza attrezzi
• dimensioni: 246 x 164 mm
• materiale: plastica
• colore: cromato lucido
• forza di azionamento: < 20 N
• telaio di fissaggio
• 2 ganci regolabili
• 2 barre del pulsante
